Актуальная в наше время тема связи, когда нет связи. Сразу оговорюсь, я не специалист по mesh-сетям и описываю здесь свой опыт взаимодействия с meshcore. Началось всё с meshtastic: увидел в рекомендациях одно видео, потом кто-то из больших блогеров рассказал про технологию, и захотелось попробовать. Благо порог входа в тастик очень низкий (в мешкор тоже, но его почему-то боятся): понадобится только клиентское устройство, оно же нода, прошивка под неё, приложение на телефон, и можно пользоваться связью без интернета.

Важная ремарка - в мешкоре и мештастике возможен обмен только текстовыми сообщениями. Есть ещё проект reticulum, который позволяет обмениваться медиафайлами на том же оборудовании, но он ещё очень сырой и скорости передачи данных низкие.

За связь у всех устройств отвечает модуль LoRa, у нас разрешённые частоты 433 МГц и 868 МГц - в разных регионах используют разные диапазоны, это нужно уточнять в местных группах по мештастику или мешкору. Ничего регистрировать в Роскомнадзоре не нужно, данные частоты открыты для свободного использования. Есть ограничения по мощности передаваемого сигнала, но 99% нод в него укладываются.

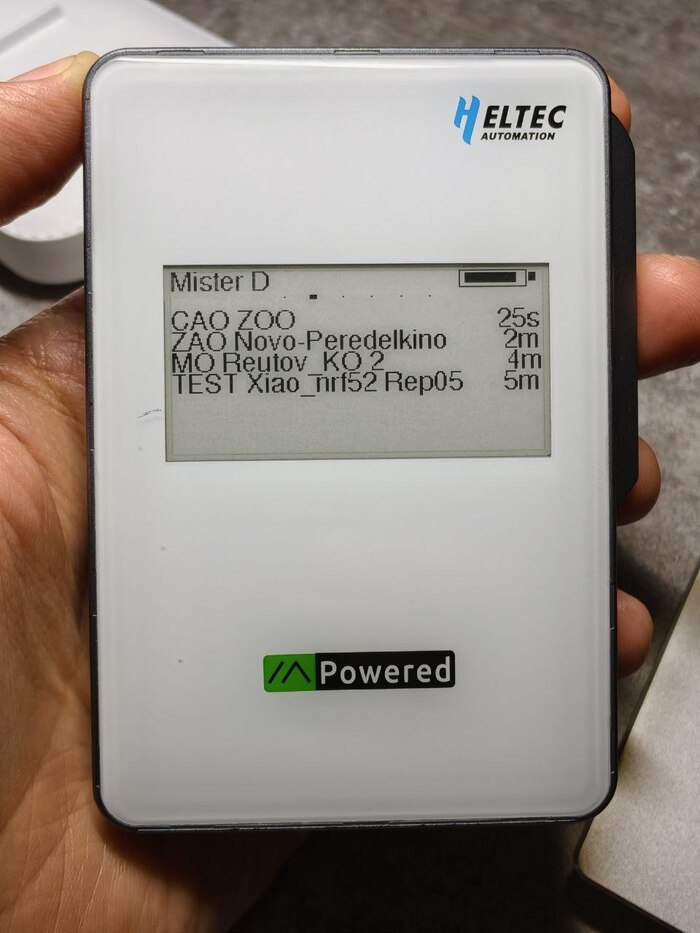

Первые две ноды купил в тематических группах ТГ, посвящённых мештастику - если мониторить раздел барахолки, то можно отхватить отличное устройство по хорошей цене. Для себя купил T-echo от Lilygo и Mesh Pocket (нода в форм-факторе повербанка на 10000mAh). Оба варианта вышли в ~5000р за каждое, но у T-echo в комплекте была пара внешних антенн от предыдущего владельца. Но можно купить набор Heltec или Faketec для самостоятельной сборки от 1500р, напечатать корпус на 3D-принтере и пользоваться. Ещё вариант - Авито, по ключевому слову meshtastic будет куча предложений уже готовых устройств или наборов для сборки. Далее накатил прошивки, ввёл настройки региона, они могут отличаться, и для точных цифр нужно заходить в группы своего региона, там всё расписано.

Забыл упомянуть - носимые устройства подключаются к телефону по Bluetooth, и нужно использовать своё приложение, что для мештастика, что для мешкора. Есть не только официальные, но и от сторонних разработчиков, но максимальный функционал доступен только в родных программах.

Кратко про технологию - меш-сеть не имеет централизованного управления, каждое устройство пользователя связывается по радиоканалу с устройствами других пользователей в радиусе доступности, и передача сообщений происходит через отправку данных сразу всем слышимым абонентам, которые, в свою очередь, передают это сообщение дальше также всем, кого слышат.

Про само "общение" - в общем канале 90% сообщений - это пинги, когда кто-то пишет, в каком районе находится, и собирает статистику, откуда его слышно. К слову, у мештастика ограничение на передачу сообщений в 7 хопов (т.е. 7 устройств в цепочке передачи сигнала). Если получатель сообщения находится дальше, то сообщение не будет доставлено.

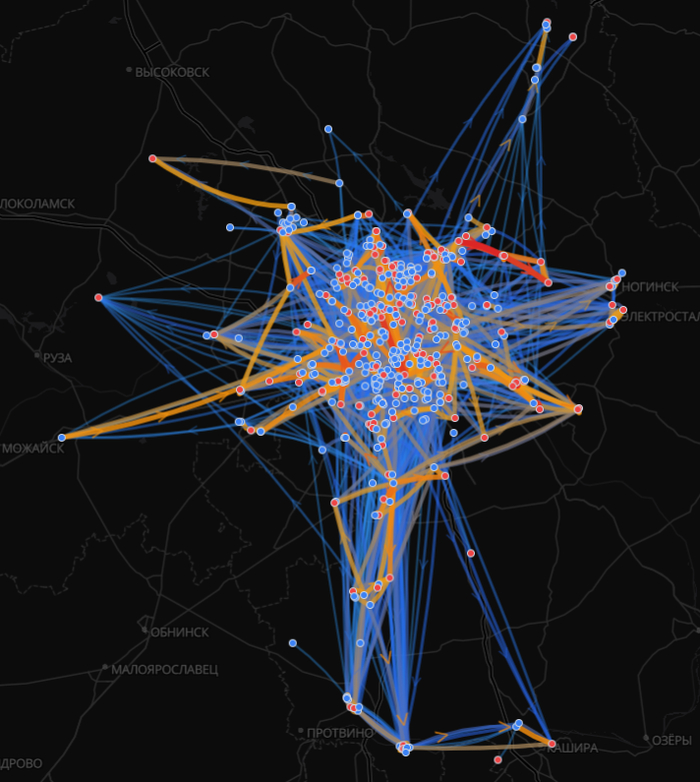

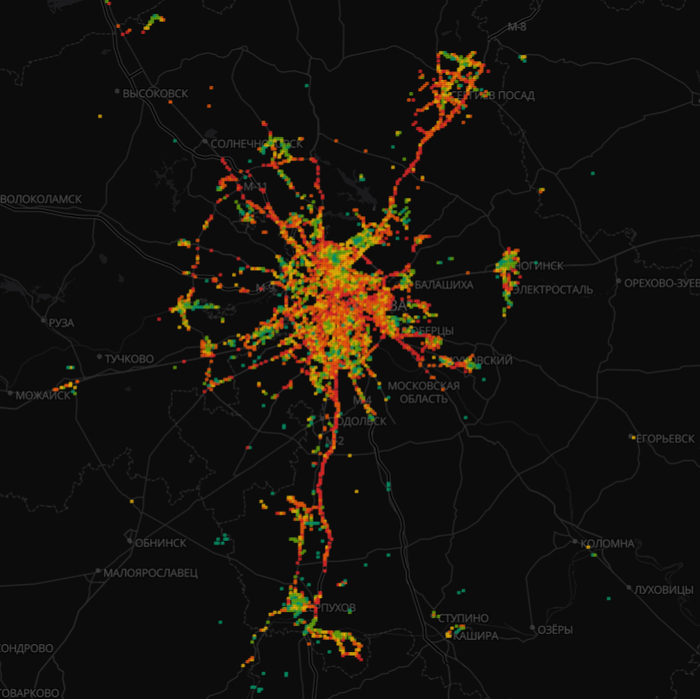

Посидев пару недель на мештастике, наткнулся на проект https://www.meshcoretel.ru/. Работает на тех же устройствах, но выглядит как взрослая версия тастика - 64 хопа для связи, возможность работы через ретрансляторы, а не только прямые соединения клиент-клиент, отчёты о доставке, подключение ботов в каналы, специальные каналы для любителей пингов, карта покрытия, дружелюбное сообщество, передача сообщений определённым маршрутом, а не флудом на все доступные в радиусе устройства. Любопытство пересилило, и я залил на свои ноды прошивку мешкор, ввёл региональные настройки и подключился к сети московского региона. По сравнению с тастиком - земля и небо. В общем канале конструктивное общение, побаловался с ботами на пингах, удивился дальности связи - из Серпухова можно отправить сообщение в Мытищи и получить ответ. И это без использования интернет-канала или сотовой сети, доставка по радиоканалу 868МГц через ретрансляторы.

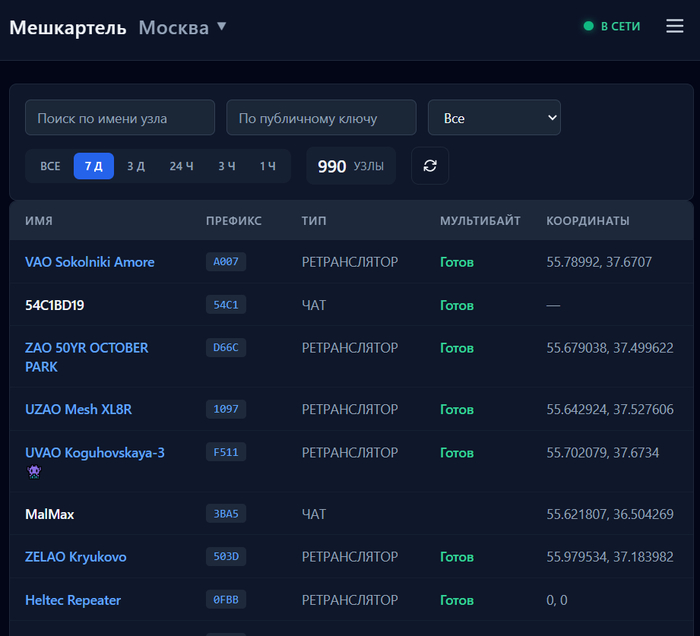

Как упоминал ранее, в мешкоре есть ретрансляторы - узлы, которые занимаются только приёмом и передачей сообщений и расположены стационарно. Если посмотреть в статистику узлов, то может показаться, что всё состоит только из репитеров, но это не так - клиентские ноды просто не отражаются в таблицах:

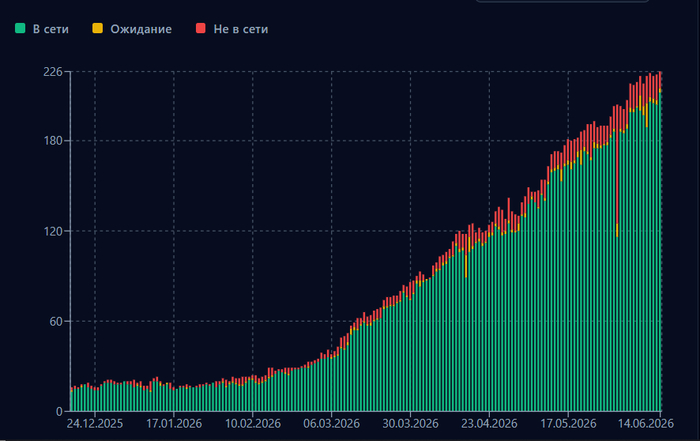

И есть распространённое заблуждение, что для мешкора нужно обязательно иметь не только клиентскую ноду (здесь она называется компаньон), но и ретранслятор. Это совершенно не обязательно, и можно пользоваться своим устройством для доступа. А репитер можно установить дома или в офисе, если есть возможность и желание поучаствовать в расширении покрытия сети. Кстати, вот так выглядит динамика развития сети ретрансляторов в московском регионе:

В личных чатах используется шифрование и товарищ майор не сможет прочитать ваши сообщения. К общим каналам это не относится, там всё публично.

На этом краткий экскурс в мир мешкора окончен, текст и так получился длинным. Если что-то забыл упомянуть, спрашивайте в комментариях, постараюсь ответить.

Итак, вы решились погрузиться в мир УКВ и КВ, и хочется не только слушать эфир, но и выходить на связь легально. На момент 26 года для этого потребуется 2000р и 2-3 недели времени от старта до получения позывного.

Первое, что нужно сделать - стать членом Союза Радиолюбителей России - сайт у них архаичный, но полезная информация там есть. https://srr.ru

Для оформления членства, жителям Москвы и Московской области нужно написать письмо на почту ua3ap@ua3ap.com (местное отделение СРР) вольного содержания на тему вступления в ряды союза и дальнейшего прохождения экзамена на позывной. Для вашего региона смотрите региональное отделение на сайте Союза Радиолюбителей России и обращайтесь к ним за оформлением, схема работает точно так же.

В ответ придёт придёт письмо с подробными инструкциями, что и где почитать, как подготовиться и реквизиты для оплаты вступительного и членского взносов за год. Сейчас это 2000 рублей. После оплаты вам выделяют членский номер в СРР, если нужна красивая красная корочка, за ней нужно будет ехать в офис представительства:

Можно сразу заполнить и отправить заявление на экзамен. Если получаете позывной впервые, рекомендую идти сразу на 3 категорию - 4-я даёт возможность работы только в УКВ, но радиолюбительство штука затягивающая, а 3-я открывает возможность работать в КВ диапазоне и связываться не только с местными абонентами, но и с радиолюбителями по всей России и других стран. Да и разница по экзамену незначительна.

После отправки заявки у вас будет с неделю времени на подготовку. Общее количество вопросов для изучения - 200 на 4 категорию и 218 на 3-ю. На экзамене у 4 будет 20 вопросов, у 3 - 25, допускается 5 ошибок (15 и 20 верных ответов соответственно)

Для подготовки можно пользоваться сайтом СРР, там есть всё необходимое:

если хотите углубиться в теорию, экзаменационный справочник радиолюбителя - https://r3a.su/wp-content/uploads/2020/08/spravochnik.pdf

можно скачать экзаменационную программу на ПК с виндой - https://r3a.su/wp-content/uploads/2020/08/EXE_V23.zip

можно гонять экзамен на сайте СРР (логин: гость, пароль: гость) - https://exam.srr.ru/

К слову, сам экзамен будет проводиться именно через сайт СРР по ссылке выше, но нужно будет зарегистрироваться в системе под своими реальными данными.

Для владельцев андроида есть приложение "Российский тест радиолюбителей", качается в русторе - https://www.rustore.ru/catalog/app/ru.spb.lumag.ruhamtest

В приложении есть режим обучения, когда знакомишься со всеми вопросами и ответами и режим экзамена. От себя рекомендую получить первичные знания именно в приложении, а потом гонять экзамен на сайте СРР. Вопросы несложные, времени на подготовку для уверенной сдачи экзамена потребуется пара вечеров.

Далее, через несколько дней после подачи заявления на экзамен с вами свяжется экзаменатор и назначит дату проверки. Всё делается удалённо, вы запускаете у себя трансляцию рабочего стола со включённой вебкой, открываете страничку с экзаменом на сайте СРР, входите под своей учётной записью и приступаете к проверке знаний. Экзаменатор смотрит, чтобы вам никто не подсказывал и вы не пользовались шпаргалками.

После сдачи экзамена ожидаете, когда появится протокол с вашей фамилией в этом разделе - https://srr.ru/spisok-sdavshih-ekzamen-v-srr-2-2/

Как только информация появилась, делаем фильтр по своей фамилии, делаем скриншот этой странички

И уже с ним идём на Госуслуги, где ищем "Получение свидетельства об образовании позывного сигнала опознавания РЭС", куда прикладываем скриншот, вписываем номер протокола, свои данные и отправляем в ГКРЧ. Позывной присвоят в течении 20 дней (у меня ожидание заняло 9).

После присвоения позывного можем зарегистрировать свою рацию, как РЭС (ваш баофенг, квашенг, радтел или ещё какая, умеющая вещать в 144-146 МГц вполне подойдёт) и выходить в эфир на разрешённых частотах легально.
