Я один из тех странных людей, кто носит сразу пару часов на обеих руках. Мне очень нравится концепция ношения "утилитарных" часов для задач мониторинга здоровья и просто времени, в то время как вторые часы имеют какую-то изюминку: к примеру работают на Android, умеют звонить или построены на редчайшем MIPS-чипсете.

Однако у всех смарт-часов, даже простых, был один фатальный недостаток - они работали от аккумулятора максимум неделю, необходимость постоянной подзарядки меня раздражала. Поэтому я решил попробовать Blackview W90 Pro - часы за 3.600 рублей с аккумулятором аж на 900мАч, OLED-дисплеем и встроенным клиентом ChatGPT. И таки да - они полностью оправдывают свою цену, о чем мы с вами и поговорим в сегодняшнем обзоре!

Предисловие

Вообще, к наручным часам у меня отношение особенное. Как и в случае с ретро-телефонами, у меня есть небольшая коллекция часов, при этом в ней присутствуют только цифровые экземпляры с какой-то изюминкой. Советские "Электроника 5" из 80-х годов в родном футляре, SmartQ Z1 на MIPS-процессоре от Ingenic, Sony SmartWatch 3, которые были первыми часами от Sony на WearOS, и конечно Apple Watch S2.

Но большинству экземпляров уже более 10 лет, их софт давным-давно не поддерживается, аккумуляторы едва держат сутки, а во многих экземплярах нет даже пульсометра. Не порядок! В качестве повседневных часиков для прогулок, я решил взять Blackview W90 Pro, которые обошлись мне в 3.600 рублей. И характеристики часов за обозначенную цену впечатляют:

• Процессор: двухъядерный Actions ATS3089, состоящий из основного ядра MStar и DSP CEVA TL420, работающих на частоте до 202МГц, 1 мегабайта ОЗУ типа SRAM, GPU (!) с поддержкой ускорения 2D и 2.5D графики (аффинные трансформации), радиомодуль BT 5.3 и около 8МБ флэш-памяти для хранения прошивки и пользовательских данных. Эти процессоры очень популярные, 3089'ые и 3085'ые можно найти в подавляющем числе бюджетных смарт-часов, а определить их можно по использованию характерной "референсной" прошивки.

• Дисплей: OLED, 1.43" с разрешением 466x466 точек и углом обзора 178°. Классика для часов с OLED'ами в наше время.

• Софт для синхронизации: GloryFitPro, есть как под Android, так и под iOS. Насколько я понимаю, используется на всех часах с процессорами от Actions.

• Аккумулятор: Преусловный литиево-полимерный на целых 900мАч. Беспроводная зарядка не поддерживается (и не нужна в часах с таким емким АКБ).

• Функционал: фонарик, BT-звонки, управление BT-плеером, тренировки и мониторинг активности, пульсометр, датчик SpO2, погода, компас, высотомер, секундомер с таймером, календарь месячных, а также голосовой ассистент ChatGPT и нейрогенератор циферблатов. Последние две функции выглядят необычно!

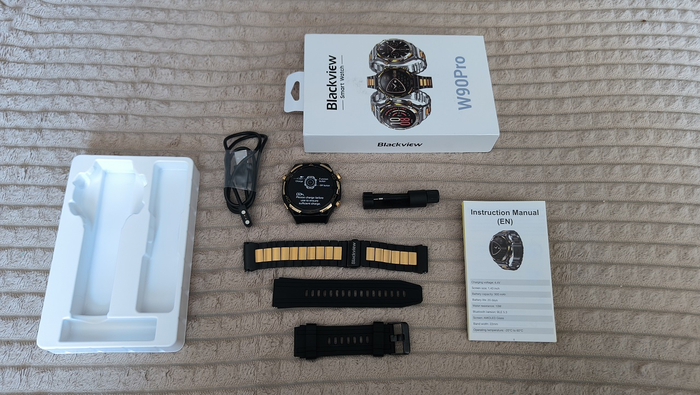

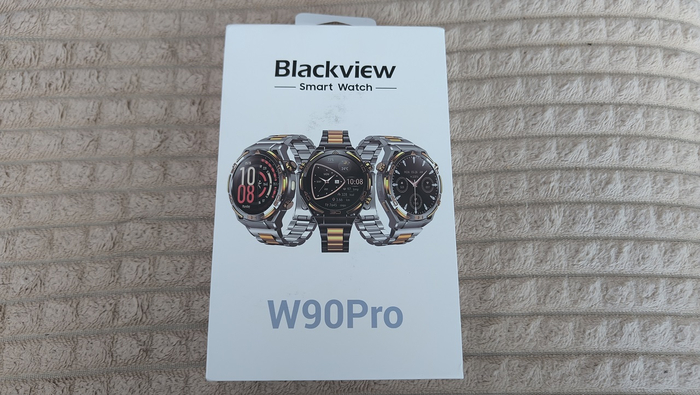

Часы ехали всего две недели и приехали в компактной и аккуратной коробочке:

Внутри неё находятся сами часы, основной сегментный и дополнительный резиновый ремешок, приспособление для перестановки звеньев в ремешке, магнитный кабель для зарядки и инструкция.

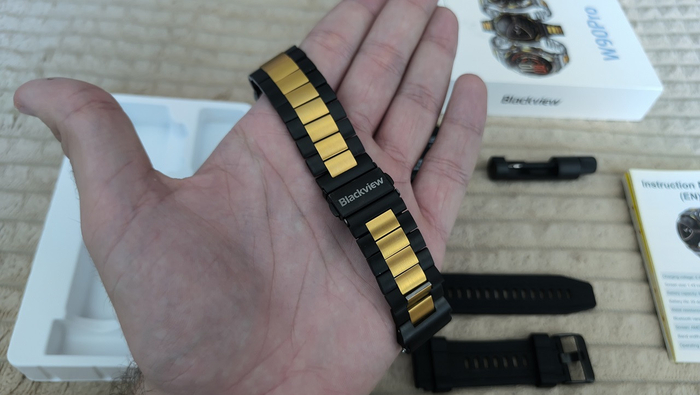

Качество ремешков вполне на уровне. Запаса длины в 24см хватает даже для моего большого запястья, за месяц активного использования на ремешках не осталось никаких следов. Отдельным плюсом могу выделить использование металлических "ушек" крепления ремешков - уж они точно не сломаются.

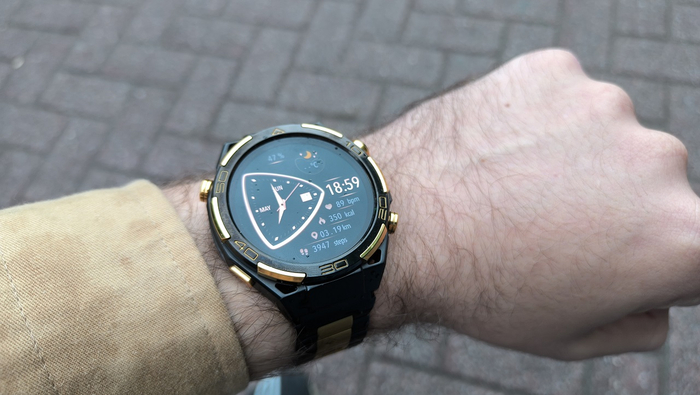

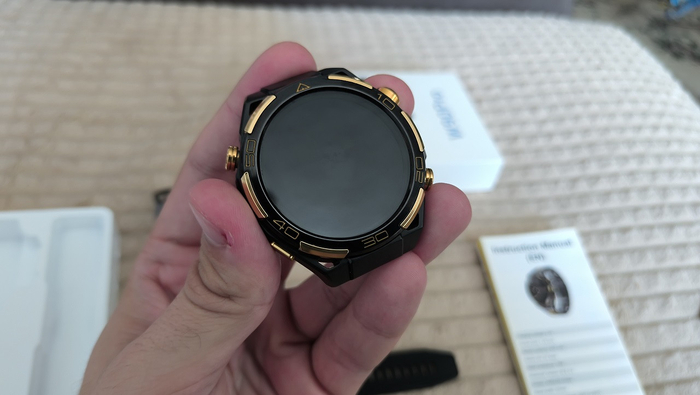

Сами часы предлагаются в двух цветах: чёрно-золотом и серебристо-золотом. На рендерах часы кажутся слишком вычурными, однако вживую смотрятся вполне достойно и напоминают скорее некий Sci-Fi стиль, нежели дешевые понты "под золото". Диаметр часов - 48мм, а ремешка - 22мм.

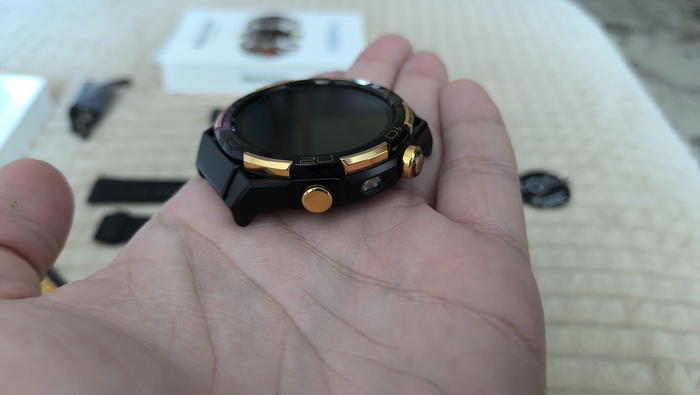

По бокам расположились фонарик и функциональные кнопки: верхняя левая включает фонарик, левая нижняя открывает меню тренировок, правая верхняя включает и выключает устройство, а правую нижнюю можно назначить на произвольное действие. Фонарик не очень яркий, но способен осветить асфальт в ночную слякоть - все улитки останутся живы и здоровы :)

Включаем

После включения предлагается связать часы с приложением-компаньоном, однако делать это необязательно (что я считаю большим плюсом). После настройки мы видим родной циферблат, и, по правде сказать, это лучший циферблат из тех что я вообще видел в часах. Строгий, информативный и дружелюбен к OLED.

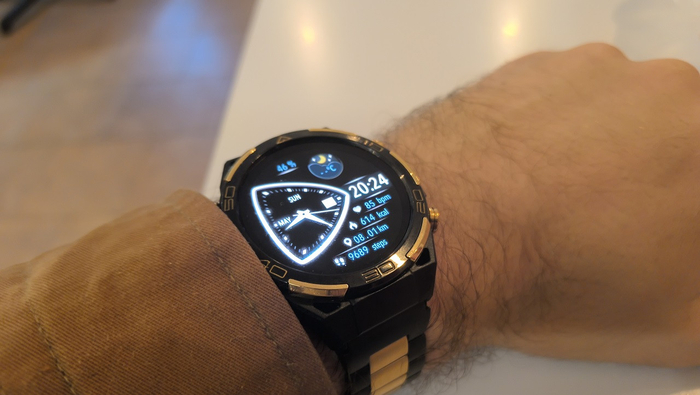

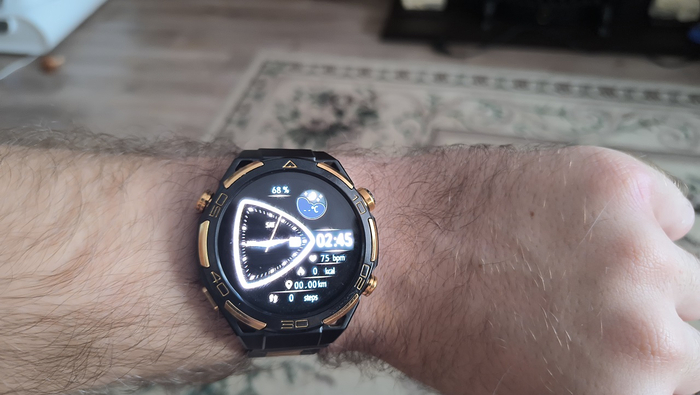

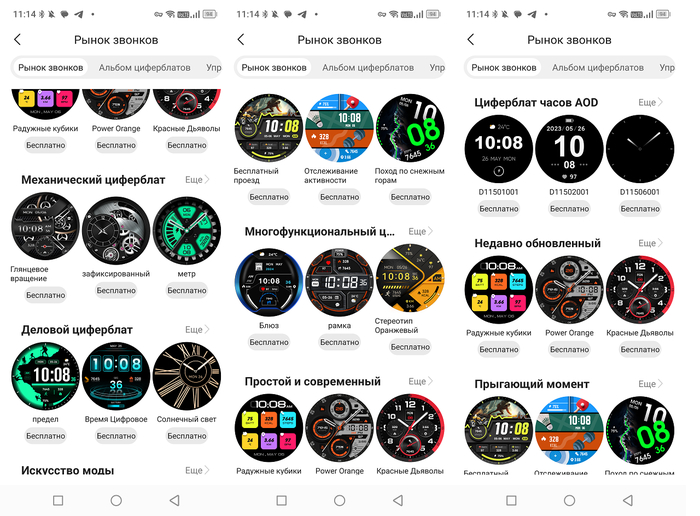

Помимо родного циферблата, в системе предустановлены ещё 5 дополнительных "шкурок", однако все они куда менее информативны. В приложении-компаньоне есть каталог с дополнительными бесплатными циферблатами, которые при желании можно загрузить в любые часы на этой платформе и с этим разрешением экрана.

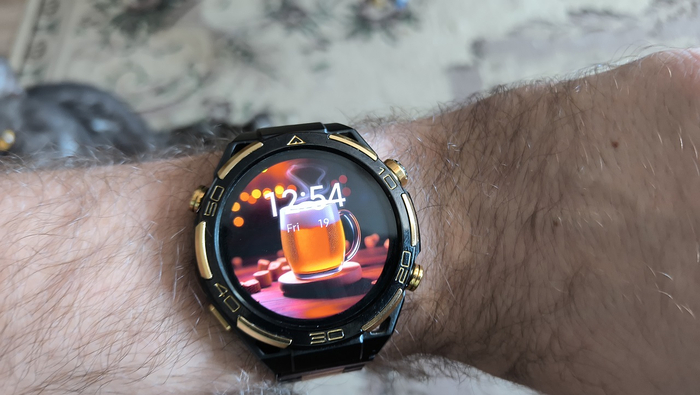

Но самая прикольная фича - это возможность генерации циферблатов с помощью нейросети. Запускаешь приложение из меню, надиктовываешь "Светлое нефильтрованное пиво с пенкой в литровой кружке" и через 15 секунд получаешь готовые обои! Конечно у нейронки есть некоторые проблемы с распознаванием русской речи, но если говорить медленно и четко, то более-менее неплохо.

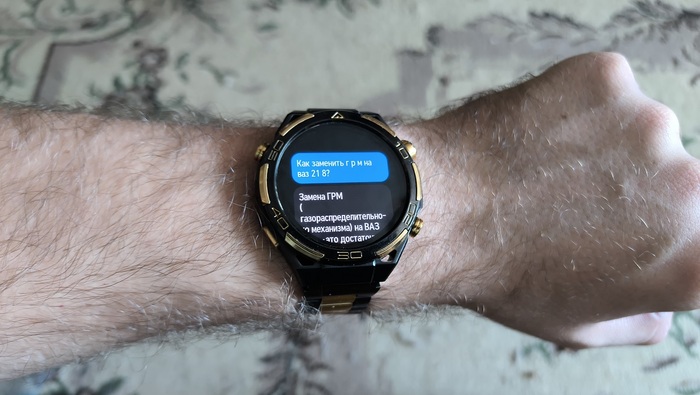

Клиент ChatGPT на практике оным скорее всего не является, поскольку здесь трудится некая другая LLM. Сам клиент работает неплохо, можно даже профильные вопросы спрашивать типа "как поменять ГРМ на восьмерке", но голосовой озвучки ответов к сожалению нет и полные результаты предлагается смотреть в приложении-компаньоне.

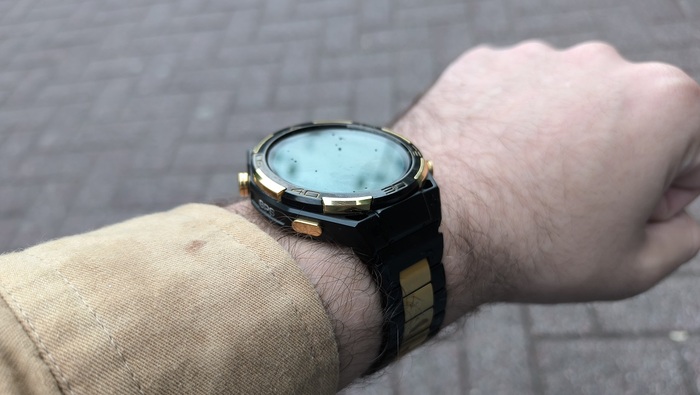

Влагозащита производителем не заявлена, однако в часах есть проклейка как минимум задней части корпуса и функционал удаления воды с помощью динамика. Купаться в них я бы не стал, а вот в ливни в процессе прогулок попадал регулярно и никаких проблем с ними не было.

В стандартном режиме работы - без AOD и GPS, но с пульсометром и остальными датчиками, часы разряжаются примерно на 2-3-4% в сутки, что позволяет пользоваться ими месяц вообще без подзарядки. По правде сказать, я только вчера впервые зарядил часы с момента приезда, несмотря на то что пользуюсь ими уже три недели и приехали они с ~70% заряда. Заряжаются часы быстро, процесс занимает около одного часа.

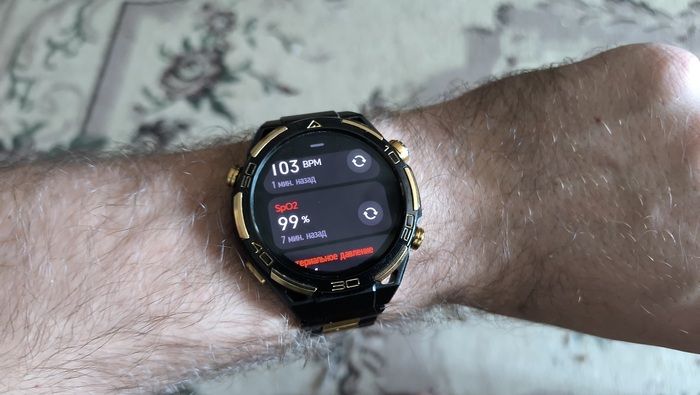

Показания пульсометра достаточно точные и близки к тому, что показывают тренажеры в зале. Пока Apple Watch S1-S2 рапортуют о пульсе в 160 на эллиптическом тренажере (при том что я чувствую себя отлично), эти часы честно говорят о пульсе в 110-120BPM, что я примерно по себе и чувствую. Но обычный пульсометр я в зал не ношу, так что о точности могу судить лишь приблизительно.

О точности датчиков SpO2 и давления я судить к сожалению не могу.

Из функционала для активного отдыха, в часах есть программы тренировок с участием GPS. Правда оффлайн-карты прошивка W90 Pro подгружать не умеет, только записывать маршруты и показывать их на экране, однако в приложении-компаньоне их при желании можно наложить на рендер гугл-карт. Поиск спутников занимает около 40сек-1 минуты на открытом пространстве - весьма среднее значение. Как и любые уважающие себя смарт-часы, W90 Pro умеет записывать время и периодичность тренировок и синхронизировать их с приложением.

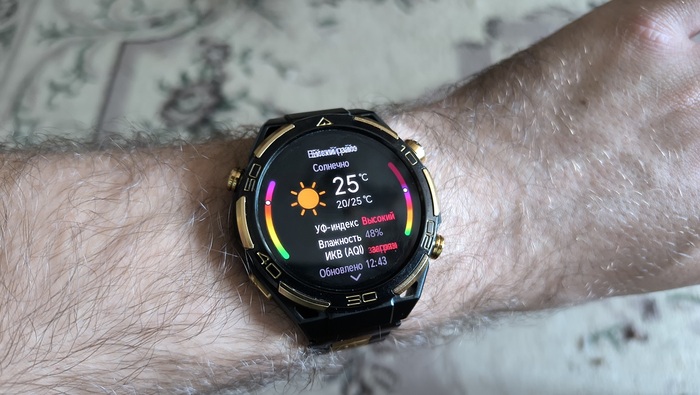

А также здесь есть очень удобный виджет погоды, который показывает не только статус и температуру, но и уровень влажности, а также УФ-индекс.

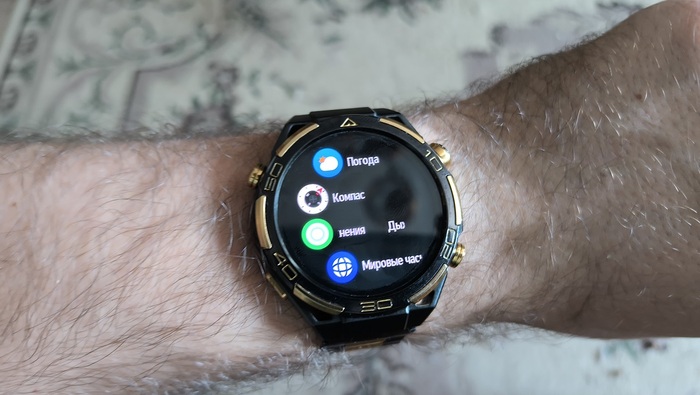

В целом, функционал у часов очень богатый и, что самое крутое, большинство приложений не требуют связи с программой-компаньоном. Дело в том что те же самые Xiaomi Watch на wearOS нельзя использовать дискретно от смартфона, их обязательно нужно привязывать и иногда синхронизировать с смартфоном иначе ломается половина функционала. А здесь же ты просто включил часы, пропустил диалог настройки и пользуешься как ни в чем не бывало. Удобно!

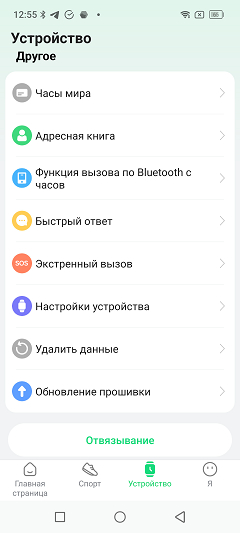

Приложение-компаньон также не вызывает нареканий. Поскольку GloryFitPro используется на всех (или почти всех) часах построенных на данной платформе, для приложения регулярно прилетают обновления с хотфиксами и новым функционалом. Никаких проблем с синхронизацией не возникло.

Единственный неприятный момент - нельзя привязать сразу несколько часов и приходится пользоваться песочницей. Понимаю что я 1% от ЦА которая использует эту фишку, но все таки хотелось бы иметь возможность синхронизации сразу с двумя часами...

Заключение

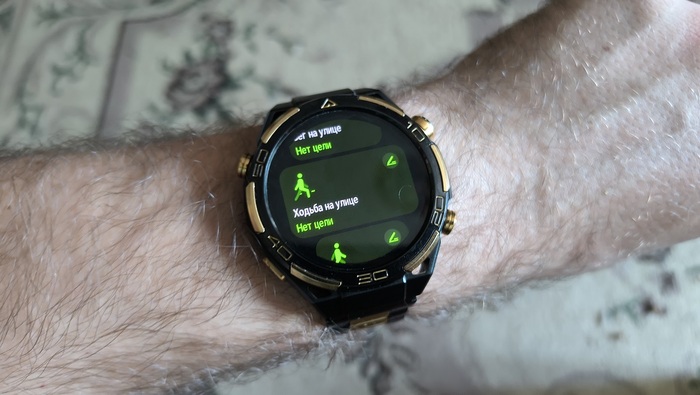

Вот такие интересные часики я теперь ношу в качестве основных. В целом меня устраивает в них всё: дизайн, дисплей, производительность и функционал. Конечно есть местами аляповатости с переводом и хотелось бы иметь возможность стриминга карт с смартфона, но за 3.600 рублей W90 Pro итак предлагают очень широкий и крутой функционал. Моя оценка - крепкие 8/10. А что думаете вы? Какими часами пользуетесь на повседнев?

Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

А если вы хотите что-нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро-компьютерами и ноутбуками. Кто знает, может героем следующей подобной статьи окажется ноутбук из 90-х? :)

После обзоров устройства не продаются, а остаются в моей коллекции. Когда-нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью. Кто знает, вдруг на следующей неделе я также подробно расскажу про девайс из вашей юности? :)

Почти год назад я написал подробную статью о легендарной бюджетной консоли - R36s, где мы не только протестировали консоль в играх, но и разобрали её, а также изучили схемотехнику и компонентную базу устройства. Но несмотря на все плюсы, R36s, как и другие консоли на базе RK3326, перестали удовлетворять моим требованиям - хотелось бы иметь полноценный Android и возможность комфортной игры в тайтлы с PSP.

Моим выбором стала консоль DVTech Android-001, о которой сегодня и хочу рассказать пикабушникам. По традиции рубрики, мы с вами не только протестируем устройство в играх, но и разберем устройство, изучим компонентную базу и оценим общую ремонтопригодность. Интересно? Тогда жду под катом!

Предисловие

Вообще, среди китайских портативок наблюдается весьма интересная тенденция. Если раньше выпуском таких девайсов занимались относительно крупные заводы с довольно серьезным R&D, то сейчас складывается ощущение, что любое мало-мальски продвинутое производство может разрабатывать и выпускать свои портативки в кратчайшие сроки. Посмотрите сами - на рынке появляются десятки новых гаджетов ежегодно, у которых уже практически универсальная компонентная база: всё те же чипсеты, всё та же память, всё те же стики (от свича) и кое-где даже дисплеи!

Но некоторые устройства всё же умудряются выделиться. Например - сегодняшняя консоль DVTech And-001 от компании NewGame, которая внешне очень сильно напоминает миниатюрную копию SteamDeck и построена на базе отнюдь не самого хилого чипсета от AllWinner. Вообще, NewGame довольно известный бренд в РФ - эти ребята ещё с 90-х занимаются поставками ретро-консолей, картриджей и аксессуаров, поэтому свежая "портативка" в их исполнении меня заинтересовала.

А из интересного здесь в первую очередь железо. Производитель обещает следующие ТТХ:

1. Процессор: AllWinner A527, построенный на базе восьми ядер Cortex-A55, где производительный кластер способен работать на частоте до 2ГГц, в то время как энергоэффективный на частоте до 1.4ГГц. Процессор заметно шустрее легендарного A133P, хотя до уровня современных (даже самых бюджетных) Unisoc'ов и MediaTek'ов не дотягивает, но в рамках портативной ретро-консоли выглядит интересно.

2. GPU: Одноядерный Mali-G57 MC1, ставший классикой бюджетных мобильных видеоускорителей. Будучи построенным на архитектуре Valhalla, тут весь джентльменский набор: OpenGL ES 3.2, Vulkan 1.1, OpenCL 2.0.

3. Память: 4Гб оперативной памяти типа LPDDR4X и 8ГБ постоянной памяти типа eMMC 4.1. С оперативной памятью здесь всё более чем хорошо, а вот использование такой мелкой и старой eMMC немного настораживает...

4. Дисплей: 5" IPS-матрица с разрешением 1280x720. Конечно не совсем трушное соотношение сторон по меркам ретро-гейминга, но в целом дисплей очень даже радует: нет перекоса в FHD, GPU сможет раскрыть себя в нативном разрешении.

5. Ввод: Две пары триггеров, DPad, кнопки действий и два аналоговых стика на датчиках Холла. Последнее выглядит очень интересно!

6. Внешние интерфейсы: Wi-Fi, Bluetooth, OTG, а также HDMI для вывода изображения на внешний дисплей. Ну наконец-то в портативке есть BT из коробки!

На первый взгляд выглядит очень даже неплохо, и в разы интереснее той же TrimUI Smart Pro. Консоль поставляется в небольшой красочной коробочке. Производителем указан некий KDR Tech Limited.

В комплекте нас ждёт сама консоль, MicroSD-флэшка на 64ГБ, инструкция по использованию, защитное стекло, тряпочка для протирки экрана, Type-C кабель и переходник Mini HDMI-HDMI. Вполне неплохо!

После включения меня сразу же порадовал дисплей. Широкие углы обзора, цветопередача на приличном уровне, яркости хватает с запасом - на первый взгляд всё замечательно. Однако DPI в системе выставили слишком высокий для такой диагонали и разрешения дисплея - всё выглядит немного мелковатым. Тачскрин здесь поддерживает до 10 одновременных нажатий.

С торцевой части устройства скрываются порты расширения. Для увеличения памяти предусмотрены два слота MicroSD (один из которых уже занят флэшкой с играми), для подключения периферии через OTG - один Type-C, в то время как второй используется для зарядки и синхронизации с ПК. Около разъёма HDMI расположился 3.5мм джек - редкий гость на Android-устройствах в наше время.

Эргономика устройства тоже на вполне приличном уровне. Консоль приятно лежит в руках, несмотря на глянцевый корпус руки в ней не потеют, триггеры, в отличии от той же R36s, расположены достаточно удобно. До большинства точек на экране можно дотянуться большим пальцем.

Но самое интересное, как обычно, скрывается внутри! Давайте же разберем нашу консольку и узнаем что у неё скрывается под капотом!

Разбираем

Разбирается устройство несложно. Необходимо открутить 6 винтов по периметру устройства и расщелкнуть клипсы с помощью специальной лопатки. Далее мы видим следующую картину:

Сразу же хотелось бы отметить как серьезный минус экономию на толщине столбиков под саморезы. Уже после первой разборки они треснули. Ну неужели латунные гайки такие дорогие?!

В качестве аккумулятора используется обычная планшетная банка 656090 ёмкостью в 5Ач. Найти такой АКБ можно в пределах 1.000 рублей, так что при необходимости замена аккумулятора не станет большой проблемой.

С обратной стороны платы нет ничего кроме сглаживающих конденсаторов, кнопок триггеров (к слову с нормальными посадочными местами, на ранних Android портативках триггеры часто выламывало) и коннекторов для стиков. Всё самое интересное расположилось с фронтальной части платы. При разборке стоит быть осторожным - шлейф дисплея подключается будучи немного изогнутым и при неосторожной разборке есть шанс его порвать:

Во первых, в глаза сразу бросается большое количество диагностических тест-поинтов. Инженеры заботливо вывели и UART, и даже FEL (режим загрузчика в чипсетах AllWinner, как 9008/MTK USB Port в MediaTek), которые пригодятся при ремонте и моддинге консоли. Также по всему периметру платы есть дублирующие тест-поинты на случай обрыва пятаков при неосторожном ремонте:

Под защитным экраном скрывается сердце устройства - тот самый процессор AllWinner A527. В небольшом чипе скрывается целый компьютер:

1. Основными вычислительными ядрами выступают два кластера из Cortex-A55, один из которых способен работать на частоте до 2ГГц. Помимо ARM-ядер и GPU Mali G57., в чипсете также есть RISC-V сопроцессор, способный работать на частоте до 200МГц и DSP для кодирования и декодирования видео.

2. За оперативную память отвечает контроллер DDR3/DDR4, который работает на частоте до 2400МГц в двухканальном режиме и поддерживает до 4 ранков памяти. В сумме это даёт возможность установки до 4ГБ оперативной памяти. За постоянную память отвечают контроллеры MMC, NAND и SPI NAND. UFS не поддерживается.

3. Выводом изображения занимается 4х-канальный контроллер MIPI DSI, а также отдельный контроллер HDMI/eDP и LVDS. Чипсет поддерживает матрицы с разрешением до 2.5K при 60Гц.

4. За звук отвечают два встроенных ЦАП'а и три АЦП. Также есть возможность подключения к внешнему кодеку с помощью аж четырех интерфейсов I2S. Звуковые возможности у чипа очень даже нехилые!

5. Присутствует гигабитный LAN-контроллер с торчащим наружу GMAC. Для реализации Ethernet, инженерам остаётся лишь распаять RJ-45 коннектор и PHY-уровень.

6. Из периферии есть UART, SPI, I2C, GPIO, ИК-порт, ШИМ, USB 2.0 (хост), USB 3.1 (клиент) и даже PCI-E 2.1.

7. И всё это выполнено по техпроцессу в 22нм, в небольшом корпусе 1.7см на 1.7см!

Да, техпроцесс конечно староват, но процессоры AllWinner всегда удивляли огромным количеством самой разной периферии. Я считаю A527'ой чудом инженерной мысли :)

За питание отвечает продвинутый КП AXP717C. Его же можно найти в некоторых ТВ-боксах, планшетах, ноутбуках и ещё куче разных устройств. Внутри него скрывается:

1. Чарджер литиевых аккумуляторов, способный заряжать аккумулятор током до 3А.

2. Fuel-gauge, определяющий текущий заряд АКБ.

3. 4 DC-DC преобразователя, формирующие питание процессора, памяти и других модулей.

4. Аж 14 LDO, формирующие второстепенные шины питания - 3V3, 2V8, 1V8.

Стоит копейки, так что даже если выйдет из строя - поменять его не проблема.

В качестве оперативной памяти выступает чип FORESEE FLXC2004G-30, который совмещает в себе два канала, по два ранка в каждом - как раз те самые максимальные 4ГБ памяти. В качестве флэшки используется eMMC Toshiba THGBMSG8A4JBAIR объёмом всего в 8ГБ. При этом сама флэшка аж 2013 года выпуска - на момент написания статьи, её уже целых 13 лет. Происхождение флэшки неизвестно - возможно это остатки на складах, а возможно микросхема памяти уже Б/У. Впрочем, это оставляет некоторый простор для моддинга - можно проапгрейдить eMMC до 64ГБ :)

За Wi-Fi и Bluetooth отвечает модуль на базе Realtek RTL87338U, подключенный через USB 2.0. Его же можно спокойно перенести в R36s и другие консоли подобного формата.

А за звук - два внешних усилителя класса D TCS7191A.

В консоли используются самые обычные стики от Nintendo Switch. Такие же можно найти в R36s, TrimUI и других ретро-консолях. Стоят они копейки, так что если стик начнет дрифтить - нет проблем разобрать консоль и заменить его

А вот дисплей здесь используется кастомный, 30 PIN. Увы, ему замену найти не удалось.

Если вы читали мою статью про ноутбук за 6.000 рублей с AliExpress, то могли заметить, что их компонентная база и схемотехника очень схожа - а это говорит о том, что оба устройства произошли от одной референсной платы AllWinner для планшетов. Вот такая вот наследственность: один из планшетной основы стал ноутбуком, а другой - игровой консолью :)

И... это все! Вот и вся консоль: взяли планшет, добавили к нему кнопки и стики, спроектировали кастомный корпус и отправили в производство. Сколько занимает R&D такого устройства с учетом написания драйверов? Два-три месяца?

Тестируем

Пришло время протестировать устройство на практике. Поскольку в своей сути это Android-планшет, начнём мы с теста производительности устройства - и здесь консоль проявляет себя "средне": в простых задачах типа чтения книг проблем не возникает, однако даже при попытке зайти на Хабр, консоли уже немного тяжело.

CPU-z показывает следующие характеристики нашей консоли. Обратите внимание на то, что у консоли есть рут из коробки без su - похоже это фишка вообще всех планшетов на чипсетах AllWinner и одновременно это большая дырка в безопасности: с рутом можно утащить папку любого приложения из раздела /data/, что может привести к утечке сессии Telegram, ВК, кук из браузера и т.п.

В бенчмарке GeekBench, консоль набирает 251 попугай в однопоточном тесте, что соответствует уровню Exynos7420 в Galaxy Note 5 и Snapdragon 625 в Vivo X9, и 858 попугаев в многопоточном, что также соответствует уровню Snapdragon 625 и Exynos7885. По чистой производительности процессор ближе всего к Helio P22 2018 года, который имел схожую конфигурацию ядер, только вместо A55'ых были A53'ие.

В целом, это неплохой результат по меркам ретро-портативки, в некоторых аспектах она шустрее и энерго-эффективнее чем A133'ый.

Однако синтетика это хорошо, но куда интереснее посмотреть как консоль тянет игры на практике. В качестве фронтэнда здесь предустановлена кастомная оболочка, которая является оберткой поверх других установленных в системе эмуляторов (не RetroArch). Консоль из коробки умеет эмулировать: Amiga 1200, аркадные автоматы, Atari 800, ColecoVision, Commodore64, CPS1, CPS2, CPS3, DOS, Dreamcast, GameBoy/GBC/GBA, GameGear, MAME, Sega Mega Drive, MSX, MSX2, Nintendo64, NeoGeo, NES, NGPC, PCE, PS1, PSP, Sega Master System, SNES, Wonderswan и даже ZX Spectrum. Почти для каждой платформы на MicroSD есть как минимум несколько десятков ромов, многие ромы переведены на русский (в основном пиратские переводы по заказу NewGame) и у каждого рома есть свой собственный скриншот помимо обложки. Вот это прям плюс по сравнению с GameStick'ом.

Тестирование начнем с 8-биток - NES и SMS. В них консоль показывает себя просто прекрасно - игры работают в нативные 60 FPS, без инпут лага и заикающегося звука. Здесь результат выше всяких похвал, но оно и немудрено для процессора уровня A527 :)

В 16-битках консоль проявляет себя также хорошо. В Battle Toads или, например, Super Mario World 2 можно поиграть с огромным удовольствием.

А вот N64 даётся уже с трудом, из-за сложности эмуляции этой системы. Есть заметные подлагивания - как звука, так и видео, особенно если играть во что-то тяжелое типа Carmageddon64.

Зато игры с PS1 и Dreamcast здесь тянут вообще без каких либо проблем. Даже тяжелая Quake 2 идёт без лагов, не говоря уже о Colin McRae Rally. С Dreamcast'а же здесь отлично идет Tokyo Xtreme Racer, ремейк которой пару лет назад вышел на ПК.

Но что самое крутое - консоль тянет даже игры с PSP, причем с апскейлом до 720p и без необходимости включать пропускать эффектов. Многие игры идут без проблем из коробки, хотя у игр со стримингом (например GTA VCS) иногда бывают небольшие микрофризы.

Ну и конечно консоль подходит для нативных Android-игр. В тяжелые игры типа CoD: Mobile или PUBG здесь поиграть вряд-ли получится, однако провести часик-другой за сессией в Minecraft, Terraria или порты GTA можно без каких либо проблем. Здесь консоль показывает себя замечательно.

Заключение

Вот такую интересную консоль на российский рынок выпустила компания DVTech. Конечно у нее хватает недостатков - как по части софта, так и по части железа, однако подытоживая можно сделать вывод что устройство вполне неплохо сбалансировано и своих денег стоит. А что думаете вы?

Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

А если вы хотите что-нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро-компьютерами и ноутбуками. Кто знает, может героем следующей подобной статьи окажется ноутбук из 90-х? :)

После обзоров устройства не продаются, а остаются в моей коллекции. Когда-нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью. Кто знает, вдруг на следующей неделе я также подробно расскажу про девайс из вашей юности? :)

Пожалуй одним из самых массовых и известных смартфонов от Nokia был легендарный N70 и его удешевленный собрат в лице N72. Будучи выпущенным в далёком 2005 году, этот миниатюрный кнопочник скрывал в себе функционал полноценного компьютера с достаточно мощным железом, многозадачной операционной системой, поддержкой нормального Web'а и функционалом мультимедийного комбайна. Но немногие знают о том, что у этого смартфона было сразу два процессора...

В сегодняшней статье мы с вами проведем полный анализ схемотехники N70/N72, подробно узнаем о том, за что отвечает каждый чип на плате устройства и как они все вместе работают, какие неисправности преследовали смартфоны Nokia тех лет, а также изучим особенности ОС Symbian. Любите настоящие гиковские статьи, а не ИИ-жвачку, успешный успех, политоту и прочий оффтопик? Тогда жду вас под катом!

❯ Предисловие

Уверен, многим Пикабушникам Symbian-смартфоны из нулевых запали в сердечко. Модели от Nokia, Sony Ericsson, BenQ и Motorola предлагали функционал полноценных компьютеров, умещенный в компактный корпус, а оболочка UIQ предлагала весьма необычный опыт взаимодействия: предполагалось что все действия будут выполняться со стилусом, вместо типичных кнопок, а интерфейс операционной системы был выполнен вокруг «компьютерного» UI с многовкладочными меню — прямо как на органайзерах от Psion...

Дело в том, что Symbian берёт свои корни от ОС EPOC, разработанной специально для органайзеров (мини-ноутбуков) Psion серий MX и Revo в середине 90-х. Система отличалась крайне высоким уровнем оптимизации, умением полноценно работать из XIP-памяти, новой (на тот момент) микроядерной архитектурой с продвинутым IPC, а также относительной легкостью портирования на новые платформы. С пользовательской точки зрения, EPOC представляла из себя что-то типа мобильной урезанной Windows — использовались точно такие же подходы в UI, но всё было сделано намеренно миниатюрным:

Органайзеры Psion пользовались большой популярностью примерно до 2000 года. У моделей начала 90-х (построенных на прошлой версии ОС — EPOC16) почти не было аналогов по функционалу, а у более поздних моделей было серьезное конкурентное преимущество перед HPC на базе Windows CE типа Jornada 620 — Psion'ы стоили разумных денег (~500$ в 1997 против 1.000$ за Jornada 620) и предлагали вполне адекватный объём памяти для хранения пользовательских данных, а также нормальный софт для синхронизации с ПК. В 1998 году, Psion решила сделать ставку на использование EPOC в коммуникаторах и выделила портативное подразделение в отдельную фирму под названием Symbian Ltd. Первым смартфоном на базе Symbian стал Ericsson R380, который отличался не только использованием полноценной многозадачной ОС в 2000 году, но и управлением с тачскрина, а также дисплеем с просто огромным по меркам тех лет разрешением — 360x120, при этом соотношение сторон было 3:1. Правда возможности установки сторонних программ здесь ещё не было...

Вторым устройством на базе Symbian стал легендарный коммуникатор Nokia 9210, который в одном устройство сочетал и классический кнопочный телефон, и почти полноценный ноутбук. И вот здесь то корни Psion (и 9000 Communicator) сразу видны невооруженным глазом — практически весь интерфейс устройства был неизменно взят именно у органайзеров Psion, а оболочка была названа S80. Более того, 9210 — один из первых смартфонов, построенных на чипсете Ti OMAP, который объединял в одном кристалле как AP-процессор (скорее всего что-то родственное OMAP1510, знакомый нам КПК Palm), так и модем (Ti Calypso) — и по сути был двухядерным... в 2001-то году! Аппаратная платформа 9210 называлась Linda и была предком всех WD2-смартфонов. Linda была смесью из чипсета OMAP, контроллера питания CCONT (привет Nokia 3310!), а также ЦАП'а COBBA и RF-фронтэнда Hagar прямиком из DCT-3!

Но эти два устройства на привычные нам Symbian-смартфоны были похожи лишь отдаленно. Да, всё те же sis-приложения, да, в интерфейсе есть общие черты, однако это были операционные системы разработанные специально для коммуникаторов. Первый действительно знакомый нам смартфон от Nokia вышел в 2002 году и назывался он 7650. Будучи смартфоном в формате слайдера, 7650 был построен на новой оболочке S60, разработанной специально для кнопочных смартфонов, а под капотом скрывалась новая аппаратная платформа — та самая WD2!

WD2 стала основой для многих легендарных смартфонов Nokia: N-Gage/N-Gage QD, 6600, 3230, 7610, 6670, 6260.

Внутри неё скрывался всё тот же кастомный чипсет Ti OMAP с ядром ARM920T, в котором подняли частоту с 66МГц до 104МГц, однако апгрейд получил контроллер питания UEMK, который наконец-то объединил в себе функционал КП, аудиоусилителя и интерфейса к RF-части, а также получил OTP-зону, куда прописывается IMEI, из-за чего замена КП отдельно от процессора и флэшки невозможна. Помимо UEM, новая платформа получила в свое распоряжение новый RF-фронтэнд Mjoelner от Infineon, от 4-х до 16-и мегабайт оперативной памяти типа SDRAM, а также аж до 4-х NOR-флэшек — одна/две для пользовательских данных, а остальные для системы. Интересно и использование отдельного DC-DC преобразователя LM2608ATLX для формирования питания процессора и токового датчика LM3819BLX, который, как я понял, нужен для схемы зарядки аккумулятора, а за питание MMC отвечает отдельный преобразователей уровней в паре с LDO — LP3928TLX-1828.

Несмотря на продуманность и репутацию телефонов Nokia как неубиваемых, WD2 была довольно капризной платформой. Как я и говорил ранее, Nokia уже в 2002 практиковали привязку чипов к процессору/флэшке, из-за чего замена неисправного КП превращалась либо в поиск нового UEMK и прошивку в него IMEI устройства, либо заменой пары флэшки и КП с другого смартфона на базе WD2 с последующей прошивкой. Помимо этого, Nokia страдали от EMIF-фильтров, которые очень не любили ни воду, ни даже просто падений — из-за них вполне рабочие смартфоны начинали падать в белый экран, у них покрывались артефактами дисплеи, а также переставали работать кнопки. Решение у наших мастеров всегда было простым - выпаиваем лишние чипы и переделываем на перемычки :)

Но время шло, и вот, в конце 2004 года, Nokia представила первый 3G-смартфон на Symbian — 6630. Устройство отличалось не только новой аппаратной платформой BB5 с разогнанным аж в два раза процессором, но и свежей операционной системой Symbian 8.0, а также более солидным объёмом оперативной памяти в 32МБ. А в 2005 году вышел венец творения новой платформы — Nokia N70, которая стала переработанной версией 6630...

Строгий дизайн, сделанный под хромированный металл, приличные размеры, шторка-слайдер для модуля камеры, большой дисплей и даже фронтальная камера. N70 выглядел настолько футуристично и круто, насколько это возможно. Казалось бы, лучше кнопочного смартфона уже не придумают... Ну, так думали до N73 :)

Но самое интересное у N70 скрывается под капотом. Давайте же разберем наш смартфон и узнаем, в чём же заключаются тайна этого прекрасного устройства!

❯ Разбираем

Как и многие современники, разборка и базовое обслуживание N70 не составляла особого труда. Смартфон разбирается путем отщелкивания верхней панельки и откручивания нескольких винтов по периметру шасси, после чего можно вытащить корпус вместе с дисплеем и материнской платой.

Базовый ремонт мог провести даже школьник. Замена дисплея, динамика, разъёма зарядки и вибромотора были проще пареной репы, запчасти стоили копейки. Мелочуху можно было купить буквально за 10-20 рублей, в то время как дисплей стоил около 500. А если корпус вашего устройства совсем устал, то всегда можно было пойти на радиорынок и переодеть смартфон в китайский «кузов», который стоил около 200-400 рублей. Хотя качество китайских корпусов очень сильно плавало...

В качестве дисплея здесь используется классическая TFT-TN матрица с довольно крупным разрешением в 176x208 точек, 18-битным форматом пикселей (262к цветов) и диагональю в 2.1". По меркам 2005-го, это был вполне пристойный дисплей, однако корнями он уходит в экран ещё из Nokia 7650 2002'ого года выпуска. Дело в том, что ранние BB5 и WD2 смартфоны технически использовали идентичные дисплеи: где-то отличалась подсветка, где-то форма шлейфа или его направление, однако распиновка и физические параметры была идентичными и экран от N70 без проблем работал в N-Gage QD, 6600 и наоборот. И дисплей этот был ну очень блеклым даже по сравнению с K500i, не говоря уже о сочных матрицах в телефонах Samsung.

Экран был подключен к процессору посредством классической параллельной шины типа 8080, также известной как MIPI DBI. В отличии от более ранних дисплеев, он не требовал внешней обвязки для формирования BIAS-напряжения (питания самих «жидких кристаллов") и мог работать от одного единственного источника питания на 2.5В (плюс VIO 1.8В), что позволяло использовать его в самоделках на AVR/PIC32. Из проблем у этого дисплея была некачественная пайка коннектора на шлейфе, из-за чего он мог уходить в артефакты, пропадала подсветка или изображение вовсе становилось полностью белым, а также выходили из строя упомянутые выше EMIF-фильтры.

Всем читателям, которые на данный момент владеют N70, рекомендую сразу выпаять RTC-батарейку. На многих экземплярах она уже начала деградировать и может без зазрения совести «пожрать» соседние дорожки и даже целые пятаки. Феном орудовать не рекомендую — батарейка без проблем выпаивается паяльником, главное не повредите жалом стекляхи и не заляпайте припоем юбку процессора — это тоже сигнальные линии :)

В первую очередь, в глаза бросается сердце Nokia N70 — чип Ti OMAP 1710, на этот раз выполняющий функцию исключительно AP-процессора (то есть запускает Symbian). В миниатюрным чипе скрывается довольно много разной периферии, однако даташита на 1710 нет, поэтому ориентироваться будем на родственный 1610:

• В качестве основного вычислительного ядра выступает ARM926EJ-S, работающий на частоте до 204МГц и имеющее 16КБ L1-кэша для инструкций и 8КБ L1-кэша для данных. Помимо этого, ARM926 имеет аппаратное ускорение Java-приложений — иными словами, ARM реализовали JIT прямо на уровне процессора.

  926'ой в своё время был стандартом в кнопочных телефонах и КПК. Найти его можно было в коммуникаторах на Windows Mobile, кнопочных телефонах Siemens (да, даже в C65 трудился процессор, по производительности сравнимый с N70!), Samsung, Motorola. А его родственные ядра — 920T и 946E можно было найти в игровых консолях GP2X, Gizmondo и Nintendo DS!

• Сопроцессором выступает DSP TMS320C55x, выполняющий задачи кодирования/декодирования аудио и видео, и необходимый для работы камеры и мультимедийных приложений. DSP способен работать на той же частоте, что и основное ядро.

• За вывод графики отвечает встроенный 2D-ускоритель. К сожалению в брифе нет информации о его возможностях, но предполагаю что они базовые — аппаратный блиттинг (копирование изображений), отрисовка линий, примитивов и возможно какие-то аффинные трансформации. Почти уровень S3 Trio :)

  За работу с дисплеем отвечает отдельный контроллер, способный работать не только с 8080-матрицами, но и параллельными RGB-дисплеями, используемыми в коммуникаторах.

• Для работы с памятью предусмотрен контроллер SDRAM, способный адресовать до 128 мегабайт памяти, а за постоянную память отвечает контроллер NOR/NAND, способный адресовать до 256 мегабайт. Для тех лет это с запасом!

• Из периферийных контроллеров есть USB, OTG, два MMC-контроллера, два UART'а, I2C, SPI, IrDA, и GPIO. В старшей версии чипа есть также интерфейс к Wi-Fi контроллеру.

• И всё это выполнено по техпроцессу в 90нм (у OMAP 1610 — 130нм), а Ti заявляла о поддержке Windows Mobile, Linux и S60!

Круто, да?

Но были и слабые стороны. Во первых, процессор сидел под компаундом и его перекатка была тем ещё квестом. Дело в том, что чипы Ti в те годы использовали двойную подложку. Вот эти золотые пины вокруг под «пузом» чипа — это «юбка», которая выполняет роль второго слоя, и приклеена она на специальный токопроводящий клей. Пока почистишь компаунд под процессором, можно успеть угреть его и тогда процессор вместе с флэшкой отправляются на помойку, а установить их можно только с донора идентичной модели. А еще эти пины по бокам являлись проводниками к соответствующим шарам на самом процессоре и их можно было очень легко залить припоем...

А во вторых, за питание процессора отвечал отдельный DC-DC преобразователь LM2708H, формирующий напряжение VCore в 1.4В. Если он выходил из строя — то смартфон включался с белым дисплеем и через 10-15 секунд отключался по сигналу от WatchDog'а, поскольку процессор не выходил на связь. Особо ушлые ремонтники нашли интересное решение этой проблемы: вместо переразводки кастомного DC-DC, они брали 1.8В с шины питания DDR-памяти и ставили перемычку на питание процессора. И всё работало, я лично так ремонтировал свой N70!

Во всем остальном, разводка AP-части максимально стандартная и простая, и общие черты можно проследить как в других смартфонах (не только Nokia), так и в современных одноплатных компьютерах.

В качестве памяти здесь используется комбо-чип Samsung, который включает в себя 32МБ SDRAM и 32МБ NAND. К слову, это первая платформа, где Symbian не использует XIP (поскольку с NAND нет возможности её реализации). Из 32МБ, 24 мегабайта отводится пользователю под свои данные. Кроме того, у старых версий Symbian была «особенность»: если заполнить пользовательский раздел до 0 байт, то смартфон переставал включаться и виснул на логотипе Nokia, после чего его необходимо было прошивать в сервисе, либо сбрасывать специальным сочетанием клавиш.

Чуть левее расположился контроллер питания RETU, который выполняет почти ту же роль, что и COBBA в 3310. В RETU расположился ЦАП/АЦП для звука, усилитель и логика для коммутации аудиосигнала (между динамиками), LDO для формирования основных шин питания (1.8В, 1.35В, 2.5В, 2.8В), контроллер SIM, WatchDog и логика для обработки кнопки включения (транзисторная защелка).

За зарядку отвечает другой чип — Tahvo. Помимо зарядки, в его задачи входит обработка USB (защита DM/DP?), мониторинг тока потребления от АКБ, вероятно функционал Fuel gauge (определение уровня заряда аккумулятора) и несколько GPIO для управления драйвером подсветки.

Названия RETU/Tahvo, а также Betty/Avilma в более поздних телефонах Nokia многие мастера запомнят на всю жизнь. Причем RETU был неприхотливым и погибал разве что от попадания воды, в то время как Tahvo частенько пробивало из-за использования дешевых пульсирующих китайских зарядников. Благо сам чип был не особо дорогой и поменять его можно было даже без особых навыков перекатки BGA.

От питальников мы переходим к самому интересному — тому самому второму процессору, о котором я говорил в начале статьи! Правее OMAP расположился RAP3G — процессор из 3G-телефонов Nokia на платформе S40. Да, в N70 буквально без изменений засунули всю аппаратную платформу из 6233, 6280, а судя по схожести схем на RAP3GS и RAP3G, этот же процессор (или его ближайший родственник) использовался в 8800 Arte, 5100 и 6500s.

Nokia просто буквально взяли и развели в Symbian-смартфоне обычный S40 телефон, подключили его к AP-процессору с помощью полнодуплексной последовательной шины (что-то кастомное, MESSI_CMT) и прокинули модем с помощью AT-команд!

У RAP3G есть собственная память. Чуть ниже можно найти чип SDRAM-памяти Samsung K4M64163PH-VG1L объёмом в 8МБ, а выше микросхему NOR объёмом в 8МБ производства Spansion, где хранится прошивка модема. RAP3G работает на своей собственной операционной операционной системе реального времени (S40) с полноценным GSM-стеком, но без UI. Точных ТТХ на RAP3G нет, однако учитывая что он также разработан Texas Instruments, можно предположить следующие характеристики:

• В качестве ядра выступает либо ARM926EJ-S, работающий на частоте 104-208МГц и поддерживающий ускорение Java-приложений, либо родственное ядро ARM946-E. ARM920T в 2004-2005 уже успел устареть и особо не использовался в новых процессорах.

• За низкоуровневую работу с GSM-датаграммами отвечал дополнительный DSP, скорее всего всё тот же TMS320.

• В RAP3G была практически та же самая периферия, что и в OMAP'е, за исключением упрощенного SDRAM-контроллера. То есть SPI, I2C, UART, USB, MMC — всё это точно также было реализовано и в модеме.

• Помимо стандартных шин, здесь также есть интерфейс к RF-фронтэнду, о котором мы поговорим немного позднее.

Таким образом, в обычных кнопочных телефонах к RAP3G подключают дисплей и кнопки — в этом случае он выполняет роль центрального процессора. Но в Symbian-смартфонах, роль AP-процессора выполняет OMAP, а RAP3G в свою очередь занимается задачами обработки GSM-стека и слушает команды от центрального процессора. Схема стандартная и повсеместно использовалась в коммуникаторах на Windows Mobile и Palm, однако в случае с N70 удивляет то, что Nokia решила не заморачиваться с готовыми дискретными модемами, а просто взяла свою же платформу без изменений и развела на плате «как есть».

Ну а рядом с коннектором шлейфа дисплея можно найти ещё два чипа — LDO, формирующий питание камеры, и преобразователь уровней, который согласует IO-напряжения процессора и модуля камеры. Драйвер подсветки дисплея находится чуть выше RAP3G — его легко можно опознать по соответствующей обвязке.

На этом мы завершили обзор основной аппаратной платформы и можем перейти к радиотракту, благо здесь тоже есть на что посмотреть! Начинаем с усилителей GSM и WCDMA-сигнала. Здесь они расположены отдельно, переключением между полосами частот занимается RF-фронтэнд без внешних свичей.

В роли фронтэнда выступают чипы с забавным названием Hinku и Vinku. Hinku по своей натуре является тем самым «черным ящиком», где происходит вся магия превращения цифровых GSM-датаграмм в аналоговые волны, которые затем уходят на усилитель и в эфир. Справедливо и обратное: когда RF-фронтэнд ловит данные из эфира, он преобразовывает их в цифровой сигнал и отправляет на обработку DSP модема. TDMA/FDM демодуляцией также занимается Hinku, из-за чего именно его часто принимают за модем как единое устройство. В отличии от многих других платформ, Hinku является именно приемником, а не трансивером (могу ошибаться).

Vinku выполняет роль передатчика. В нём находится DAC, VCO для формирования частоты и логика для общения с RAP3G. Почему решили разделить приемник и передатчик — мне непонятно...

Чуть ниже Hinku, Vinku и Tahvo можно найти Bluetooth-радиомодуль, который также выполняет роль FM-приемника. Тут всё по классике — общение через UART чем-то типа AT-команд, плюс выход аудиоприемника.

И... это всё! Да, сейчас мы с вами полностью разобрали всю аппаратную платформу Nokia N70. По началу аппаратная платформа смартфона кажется сложной, особенно по сравнению с современными однокристальными телефонами, однако если вооружиться опытом работы с SBC и ремонтом других устройств, то понимаешь — что здесь всё, в общем-то, стандартно, просто и понятно :)

❯ Включаем

После включения нас встречает лого Nokia и рабочий стол. Как я уже говорил ранее, N70 работает на Symbian 8.1a — последняя версия системы, построенная на базе оригинального ядра EPOC. Начиная с 9.x, Symbian перешла на ядро EKA2, где был введен жесткий механизм разграничения прав и подписей, при этом обратную совместимость софта убрали, из-за чего поломалось куча старого софта. Однако были у EKA2 и плюсы — например, ядро системы научилось работать в режиме реального времени, благодаря чему GSM-стек можно было гонять прямо на AP-процессоре. Но вот использовалась ли где-то эта фишка?

Несмотря на использование полноценной многозадачной системы, смартфон работает весьма шустро. При этом с головой хватает как центрального процессора, который работает на приличной частоте, так и оперативной памяти — можно было без проблем открыть 5-6 не особо ёмких программ или игр и свободно переключаться между ними в диспетчере задач. Лаги конечно были, но чаще всего при навигации по системным менюшкам — из-за прогрузки изображений.

Стандартный функционал N70 был довольно богатым. Тут сразу же был полноценный Web-браузер, функционал мультимедийного комбайна с «всеядным» музыкальным и видео плеером и интернет-радио. При этом фронтальная камера здесь тоже присутствует не просто так — в 2005 году, N70 умел делать видеозвонки! Вот уж реально круто!

Для расширения функционала предлагается устанавливать Java-приложения. Как было принято в нулевых, Java-машины S60-смартфонов были эталоном с точки зрения производительности и поддержки JSR'ок, поэтому многие разработчики стремились к совместимости именно с ними. Поддержка API была на уровне: тут и 3D-графика (M3G), и Bluetooth, и доступ к файловой системе, и СМС с звонками, и проприетарное API NokiaUI для заметного ускорения работы приложений. Ну сказка же!

Однако шарящие пользователи сразу же ставили нативные приложения в формате .sis! И чего только не было среди нативных программ: и root-проводники (X-Plore), и плееры (LCG Jukebox), и браузеры (Opera Mobile), и различный офисный софт, и даже вирусы. В кармане был буквально полноценный компьютер! Ну и куда же без игр — в Symbian 8.0 появилась нативная поддержка OpenGL ES 1.1 с встроенным софтрендером (а кое-где даже с аппаратным ускорением — например в N82 и N95), благодаря чему разработчики смогли писать нативные 3D-игры без особого труда. Посмотрите как выглядит Lock'n'Load 2 — полноценный трехмерный FPS в кармане!

А ещё N70 довольно неплохо фотографировала. На момент 2005 года, качество фотографий было более чем приемлемым, а сейчас эти фотки вызывают ностальгический вайб... Может тоже сейчас опубликовать статью и пойти фотографировать родной Ейский лиман? :)

❯ Заключение

Вот такой была легендарная Nokia N70. Как мы с вами видим, смартфон был крут не только снаружи, но и внутри. Воткнуть не самый хилый OMAP, распаять приличный объём оперативной памяти и развести целый S40-модем — это достойно похвалы! По правде сказать я не знаю, смог ли написать действительно хабратортную статью или ей место в «песочнице», но надеюсь что хоть кому-то такой формат будет интересен...

Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

А если вы хотите что-нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро-компьютерами и ноутбуками. Кто знает, может героем следующей подобной статьи окажется ноутбук из 90-х? :)

После обзоров устройства не продаются, а остаются в моей коллекции. Когда-нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью. Кто знает, вдруг на следующей неделе я также подробно расскажу про девайс из вашей юности? :)

Кстати, у меня есть GameBoy Advance SP, под который я очень хочу написать игру. Однако мой экземпляр был залит водой и кофе. Может у кого-то есть донор с дохлой платой, откуда я смог бы взять контроллер питания? У меня AGS-101.

Сегодня Пикабушник под ником @apokhmel подарил мне мою мечту - оригинальную консоль GBA SP. Для тех, кто не в курсе - это легендарная портативка, вышедшая в далёком 2003 году и являющаяся раскладной версией оригинального GBA, куда добавили подсветку дисплея. Сначала ламповую, а затем и светодиодную!

Консоль построена на кастомной системе на кристалле разработки самой Nintendo. SoC AGB BE объединял в себе достаточно современный, на момент выхода, процессор ARM7TDMI, работающий на частоте 16МГц, кастомный сопроцессор Sharp SM83 прямиком из оригинального Gameboy (интересен тем, что представляет из себя микс архитектуры 8080 и Z80), продвинутый PPU (2D предок современных GPU, оперирующий спрайтами и тайлами) схожий с SNES и поддерживающий аж 7 видеорежимов, и даже аффинные трансформации, а также простенький SPU, включающий в себя как звукогенераторы оригинального GB, так и обычный ЦАП для вывода PCM-звука. Помимо основных модулей, в SoC также были таймеры, DMA и другие полезные ништяки.

Не менее интересной была и организация памяти. У процессора "торчали" наружу сразу две параллельные шины типа 8080 - одна на внешнюю SRAM объемом в 256КБ (стоит рядом с процессором), а вторая на картридж. При этом обе шины были 16-битными, из за чего выборка одного машинного слова (для ARM) требовала сразу два такта чтения. Распиновка картриджа была идентичной оригинальному GBA (для совместимости) и отличалась использованием общих сигнальных линий для адреса и данных - в чипе ROM был встроенный сдвиговый регистр, который сначала сохранял адрес нужного банка, ждал пока процессор переведет линии в высокоимпендансное состояние и затем выставлял прочитанные данные на те же линии. Хитро и умно :)

Но главной фишкой было то, что внешняя SRAM была относительно медленной и для этого Nintendo предусмотрела 32КБ сверхбыстрой оперативной памяти в самом процессоре. Эта SRAM была подключена в обход контроллера параллельной шины, скорее всего сразу через AHB.

Интересно и то, что ARM7TDMI можно было найти и в других устройствах тех лет. Например кнопочных телефонах - наши любимые Motorola E398, Samsung C100 и Nokia 3310 используют точно такое же процессорное ядро, только работает оно на разной частоте.

Несмотря на высокий уровень интеграции по меркам 2001 года, в GBA и GBA SP питальники разведены отдельно. В GBA и первой ревизии SP за питание консоли отвечало сразу два чипа - S6403, объединявший в себе 2 DC-DC понижающих преобразователя, формирующие основные шины питания - 1.8В (вероятно ядро) и 3.3В (системное) и 1 повышающий, формирующий 5В (для совместимости с картриджами оригинального геймбоя), а также простенький детектор разряженного АКБ (на делителе?). Вторым чипом была микросхема зарядки MM1581, которая частенько выходила из строя и калилась, из за чего консоль продолжала работать нормально, но жрала аккумулятор куда быстрее и переставала заряжаться.

В чуть более свежей ревизии, преобразователи и зарядку объединили в один чип, который в моем случае частично вышел из строя...

АКБ оказался сдохшим. Я проверил консоль с помощью ЛБП - она включалась, но висела на заставке без лого Nintendo (это значит что картридж не обнаружен), потребление было в норме - 40мА с обычным уровнем подсветки и 80мА с максимальной яркостью (респект инженерам Nintendo, это очень маленькое потребление по меркам такого девайса. Например RP2040 сам по себе кушает не менее 20мА в режиме сна!). Затем крокодилы чутка коротнули друг об друга и при следующем включении я уже увидел потребление в 300мА...

Само собой в Nintendo работают не идиоты и защиту на VBAT от КЗ и переполюсовки предусмотрели, так что дело явно не в этом. Однако КП начал калиться и при детальном рассмотрении оказалось что следы этого самого кофе перемкнули несколько ног на КП... но было уже слишком поздно - изначально ведь я не знал, что консоль была водолазом :)

После небольшой диагностики я выяснил что сдох только КП, что это типовуха у последней ревизии и на многих консолях остаётся лишь перерезать VIN на КП и собрать чарджер на чем то типа LTC4054. Все остальные модули, включая усилитель звука, DC-DC'шки и "Fuel gauge" остались живыми... Но сколько проработает КП, которой так калится?

И даже тут инженеры Nintendo нас не кинули. Несмотря на отсутствие официальной схемы в интернете, Nintendo оставили и подписали кучу тестпоинтов на большинство шин питания и сигнальных линий. В моем случае консоль оказалась полностью исправной за исключением чарджера.

Я поищу донора с ещё более ушатаной платой, и если повезёт найти по нормальной цене, то обязательно свапну контроллер питания и отремонтирую консоль 😎

Также мне хотелось разобрать матрицу и почистить рассеиватель от следов кофе, но в случае с дисплеем GBA это просто нереально. Дисплей толком неразборной, матрас вместе со шлейфом приклеен к подсветке и малейшее неосторожное движение либо отклеит шлейф от дешифратора, либо повредит боковые дорожки драйвера дисплея.

Что-ж, пока поиграю и так :) А ведь GBA отлично показывала себя в тех 2D играх, где используются спрайтовые режимы PPU. Несмотря на скромную частоту процессора, многие игры шли в стабильные 60 FPS как раз благодаря тому, что чипу не приходилось заниматься программным блиттингом, аффинными трансформациями и прочими тяжёлыми по меркам памяти и процессорного времени штуками - он просто заполнял атрибуты спрайтов на экране в OAM. Да, как и на NES за 20 лет до выхода GameBoy Advance :)

Если любите читать такое - подписывайтесь на мой Telegram "Клуб фанатов балдежа", куда я выкладываю различные посты связанные с ремонтом, моддингом и программированием для ретро-железа, ну и конечно немного щитпоста :)

В прошлой статье про китайскую PlayStaion 5, я вскользь упомянул GameStick Lite — миниатюрную игровую консоль в формате «флэшки», которую можно купить всего за 1200 рублей новой. За такую скромную сумму, производитель кладет в комплект целых два беспроводных геймпада, флэшку и переходник на HDMI. Для большинства пользователей, эта консоль — самая обычная «многоигровка», на манер новодельных клонов SEGA Mega Drive и NES, однако на практике — это почти полноценный компьютер...

Сегодня мы с вами разберем это чудо инженерной мысли, воссоздадим схемотехнику устройства и узнаем, что же это за диковинка такая и причём тут R36s.

❯ Предисловие

За последние годы, на рынке игровых консолей появился тренд ретро-гейминга. Если раньше эмуляторные консоли и аппаратные клоны NES/SMD были скорее прерогативой детей и немногочисленных ностальгирующих взрослых, то сейчас новые модели устройств выходят чуть ли не каждый день, а их аудитория значительно расширилась. Во многом это происходит благодаря портативным OpenSource-консолями по типу R36s, Anbernic RG35xx и конечно-же TrimUI, которые предлагают весьма неплохое железо и богатый предустановленный ромсет за относительно небольшую сумму.

Это сейчас можно купить подобную консоль, включить и играть в своё удовольствие. А раньше это был рай для гиков — из коробки многие эмуляторы работали кривовато, игры подтормаживали, да и набор платформ был ограничен тем, что предоставил производитель консоли. Особенно сильно тут выделяется легендарная Dingoo A320, ставшая своеобразным «анберником» своих лет — в 2009 году, испанский инженер обнаружил сходство платы консоли с отладочной платой чипсета Ingenic JZ4732, для которой был доступен Linux, и после небольших патчей ядра (в основном драйвер ввода и дисплея), он умудрился запустить на малютке Linux!

С тех пор, китайские производители начали ставить Linux, и, что самое интересное, не перечить коммьюнити, которое само разработало для их консолей прошивку. ArkOS, Batocera, EmuELEC — все эти проекты были разработаны по большей части именно сообществом, причем некоторые системы берут своё начало чуть ли не 10 лет назад. Помимо эмуляторов, энтузиасты также портируют игры с других платформ — на R36s можно нативно поиграть в GTA, Serious Sam, Doom (кто бы сомневался!) и Half-Life, при этом нет ничего сложного в написании собственной нативной игрушки!

Среди стационарных консолей ситуация несколько иная. Здесь происходит, в какой-то степени, стагнация. По сути, из «больших» консолей можно выделить лишь упомянутые мной выше клоны NES/SMD, x86 «гаражные» консоли по типу клона PS5 из прошлой статьи, GameStick Lite и всякая инженерная экзотика типа стационарного аппаратного клона GameBoy Advance (!!!):

И GameStick Lite здесь очень выгодно отличается свой ценой. Устройство можно найти новым на маркетплейсах всего за 1200 рублей, при этом у него довольно богатый комплект поставки. В коробке лежит сама консоль в виде миниатюрного стика, два беспроводных геймпада в стиле DualShock с PS2 вместе с адаптером, HDMI-удлинитель, а также инструкция. Нехило за такие деньги!

При этом сам стик представляет из себя полноценный миниатюрный компьютер в духе Intel Compute Stick. Из разъёмов у него есть один полноценный USB 2.0 хост, разъём MicroUSB для подачи питания, MicroSD-флэшка на 64ГБ, а также, собственно, HDMI. Теоретически из процессора можно вытащить и TV-Out для подключения «к тюльпанам».

Но что же у него внутри? Давайте разберем и изучим схемтехнику «малыша»!

❯ Разбираем

Разбирается консоль очень просто. Не нужно ничего откручивать, достаточно лишь расщелкнуть клипсы по бокам устройства, разделить корпус и вытащить материнскую плату. В разобранном виде устройство выглядит вот так:

В первую очередь, в глаза бросается сердце устройства — процессор Rockchip RK3032, разработанный в далёком 2014 году специально для недорогих ТВ-боксов. Несмотря на миниатюрные размеры в 12x12мм (да, чип чуть больше 1см!), в крошечный кристалл, выполненный по техпроцессу 28нм, уместился полноценный компьютер:

• В роли вычислительных ядер выступают целых два Cortex-A7, с 32КБ L1-кэша и 128КБ L2-кэша, способных работать на частоте вплоть до 1ГГц. Помимо набора инструкций ARMv7, процессор также имеет FPU и поддерживает SIMD-набор инструкций NEON. Вполне неплохо для тех лет, в 2014 всё ещё встречались одноядерные смартфоны на базе Cortex-A5.

• За загрузку отвечает продвинутый Rockchip'овский BootROM, способный загружаться не только с eMMC/NAND, но и SPI-флэшек, MicroSD и теоретически даже по USB! Устройство загрузки конфигурируется с помощью страпов.

• За ОЗУ отвечает контроллер DDR3-памяти, способный работать на частоте 533МГц и поддерживающий до двух ранков (чипов памяти), объёмом до 1ГБ каждый (теоретический абсолютный максимум — 2ГБ). ПЗУ управляют три независимых контроллера — SPI, NAND и MMC.

• В качестве GPU здесь используется Mali-400 в одноядерной конфигурации, поддерживающий OpenGL ES 1.1 и 2.0 и способный работать на частоте до 400МГц. Несмотря на почтенный возраст (видеочип был представлен в 2008 году, а сама микроархитектура — в 2007), в 2014 году Mali-400 был одним из самых популярных и распространенных мобильных GPU. Даже сегодня его можно найти в ультрабюджетных смартфонах типа Soyes XS17.

• У Mali-400 нет своих видеовыходов, за вывод графики отвечают контроллеры HDMI и CVBS (тюльпаны), а за аудио — встроенный ЦАП. Также чипсет поддерживает аппаратное декодирование видео.

• Также в чипсете разместились контроллеры SPI, I2C, USB, GPIO, UART, I2S, WatchDog, ШИМ и таймеры. Нехило.

И всё это на техпроцессе всего в 28Нм!

Рядом расположились два чипа оперативной памяти от Samsung, объёмом в 128МБ каждый. Теоретически, ОЗУ можно расширить если пожертвовать одной ноутбучной плашкой DDR3, однако на практике это требует перенастройки контроллера DDR в прошивке консоли. Но если вам интересно — можем попробовать реализовать в рамках одной из будущих статей (где мы только не апгрейдили с вами ОЗУ — и на смартфонах, и на КПК, возможно пришло время и для ТВ-боксов!).

За питание основных модулей отвечает всего два понижающих DC-DC преобразователя TMI3108. Тот, что рядом с процессором формирует питание его ядра — 1.0В, а тот что около ОЗУ — собственно питание DDR3 — 1.5В. Так что если ваш GameStick Lite не включается и дело не во флэшке - вы знаете куда копать :)

За остальные шины питания отвечают LDO-шки в корпусе SOT23-5 по типу MIC5219. Они формируют основную шину 3.3В (она же выполняет роль VIO — в отличии от тех же MediaTek'овских чипов, где VIO — 1.8В) и питание MicroSD (3.3В). Для диагностики платы предусмотрен UART, который также можно использовать для коммуникации с другими устройствами (если вы захотите использовать GameStick как одноплатник).

На входе 5В предусмотрена простенькая защита от КЗ на ключах, так что в этом плане консоль спроектирована грамотно.

С обратной стороны платы только диодная сборка около HDMI, для защиты дифференциальных пар от от выгорания, а также decoupling'и и пару диодов для процессора. Всё просто и понятно.

Ну... и в целом это всё! Больше ничего на плате нет. Инженеры умудрились разработать полноценный компьютер с ARM-чипсетом на базе 2х DC-DC преобразователей, 3х LDO'шек, копеечного процессора из 2014'ого и пары банков DDR3-памяти. Это ли не гениально? Конечно концептуально этот компьютер ближе к OrangePi Zero/Raspberry Pi, нежели к обычным десктопным ПК, но всё равно сам факт простоты, ремонтопригодности и дешевизны такого компьютера просто поражает...

❯ Включаем

При подключении источника питания на 5В, консоль сразу включается и через время выводит на экран меню с выбором игр. В качестве оболочки используется RetroArch, а что самое приятное — на консоли предустановлен весьма богатый ромсет.

Среди поддерживаемых платформ присутствуют как привычные NES, SEGA, SNES, так и PS1 и даже GBA. Также присутствует поиск по играм. В целом, тут довольно много дублей игр и вариаций для разных регионов, но при этом нет таких легендарных тайтлов, как Gran Turismo или Road Rash. Непорядок!

В целом, двухядерный RK3032 проявляет себя довольно неплохо в эмуляции большинства базовых платформ. Например, мы вчера с ребятами в пабе устроили импровизированный турнир в UMK3, и в целом, у нас даже получалось делать какие-то комбо! Однако для динамичных игр (таких как Contra), всё же лучше сразу заменить геймпад на что-то проводное — как и в случае с китайской PS5, клоны DualShock'ов не выдерживают никакой критики.

На удивление, консоль весьма прилично себя показывает в играх для PS1. Тот же Twisted Metal идёт без особых лагов и с стабильным фреймрейтом, даже звук не тормозит.

Но такая дешевизна — компромисс на компромиссе. Например у меня отказался запускаться Sonic The Hedgehog с SMD, а MicroSD'шки на 64ГБ, которые сюда устанавливают — перемаркированная отбраковка, которые, по сообщениям владельцев, очень часто дохнут. А некоторые даже к пользователю не доезжают...

❯ Заключение

Вот такую интересную консоль разработали ушлые китайские инженеры. Очевидно что устройство производится из ныне неликвидных компонентов. Вряд-ли кому-то нужны бюджетные чипсеты из 2014 года и чипы DDR3 объёмом в 256 мегабайт, а роль MicroSD карточек выполняет лютая отбраковка, которая и тысячи циклов перезаписи может не выдержать. И ведь GameStick Lite продолжают производить даже спустя 5 лет после релиза — вот уж реальный столп поколения😎

Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

А если вы хотите что-нибудь подарить из железа и увидеть о нём статью — пишите мне в Telegram, ВК или в Максе. Меня очень интересуют самые разные гаджеты: начиная от игровых консолей и любых связанных с геймингом устройств, телефонов, смартфонов, КПК, заканчивая ретро-компьютерами и ноутбуками. Кто знает, может героем следующей подобной статьи окажется ноутбук из 90-х? :)

После обзоров устройства не продаются, а остаются в моей коллекции. Когда-нибудь я хочу сделать музей, где к каждому устройству можно будет приложить QR и почитать мою статью.
