Пост скорее как личный отчет и возможно будет полезен любителям технонекромантии, развеяв некоторые сомнения в выборе комплектующих.
Захотелось оживить старичка, а то в дефолтной конфигурации служил "окном" в Ютуб. Но когда дело дошло до обычных офисных задач, то стало тяжеловато. Новый ноут не то чтобы нужен, но обычно норм варианты начинаются от 30к+, а на Авито копаться среди рекламы китайского барахла то еще удовольствие. Тем не менее у этого экземпляра изначально довольно неплохая компонентная база и мне как обычному "продвинутому юзеру пк" захотелось попытаться дожать из него имеющийся потенциал.

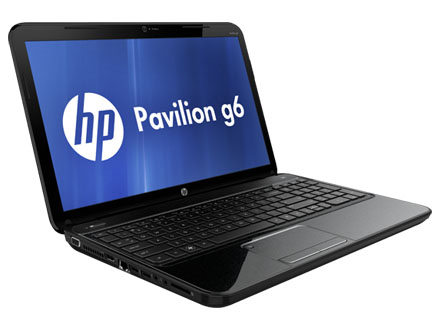

Основные характеристики HP Pavillion G6-2163sr
Процессор:
2 ядра, 4 потока
Производитель: Intel
Модель: Core i5-3210M
Тактовая частота (MHz): 2500
Кэш 2-го уровня (Kb): 512
Кэш 3-го уровня (Kb): 3072
Материнская плата:
Чипсет: Intel HM76 Express
Память:
Объем (Mb): 4096
Тип: DDR-3
Расширение памяти до (Mb): 8Гб 16Гб
Жесткий диск:
Объем (Gb): 500
Интерфейс: SATA
Скорость вращения (RPM): 5400
Видео:
Чипсет: AMD Radeon HD 7670M
Объем (Mb): 1024
Дисплей:
Диагональ (дюймы): 15.6
Разрешение: 1366x768
Тип: WXGA
Особенности: LED, Glare (глянцевый)
Опыт других людей из интернета со схожими моделями вдохновлял, а нейросети тоже поддакивали что все будет норм, но не очень уверенно, как тот учитель из мема:

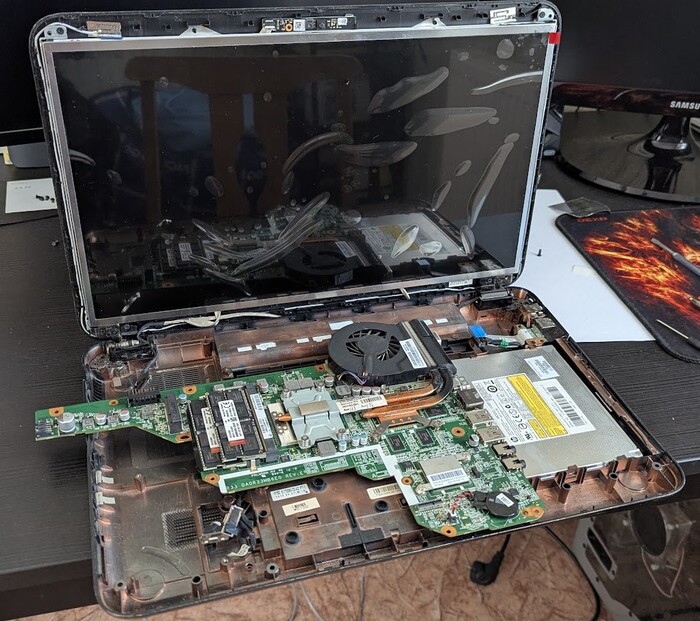

Заведется? Должно...
SSD
Самым очевидным была замена HDD на SSD. Критичных данных нет и под эти цели обычно беру с Aliexpress всякие Goldenfir или Kingspec, неплохо по сей день служат.

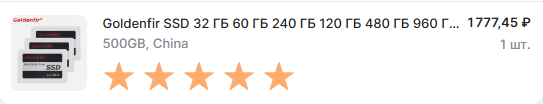

Цена на 2023 год
RAM

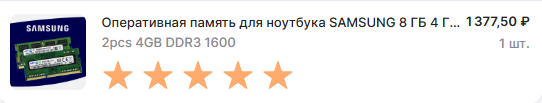

Почитав про ограничения, что ноут поддерживает до 8гб (спойлер: я ошибался), там же закупился двумя планками DDR3 Samsung 1600 МГц по 4 Гб.
Цена на 2023 год
Вентилятор

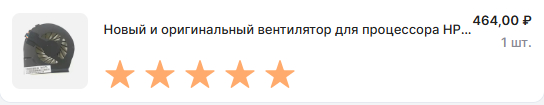

Вентилятор отживал свое, поэтому тупо взял первый попавшийся вариант, чтобы хотя бы работал. А то без него система не запускается (эффективность не оценивал).
Цена на 2024 год
CPU

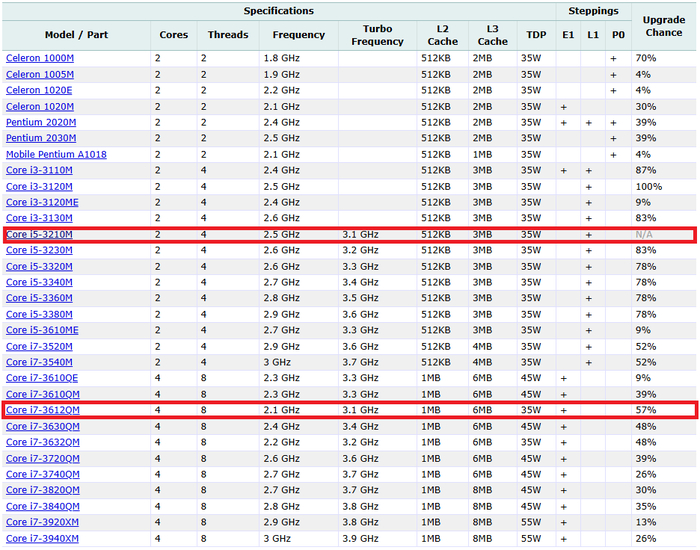

Во время замены термопасты заметил что процессор не впаян в плату и его можно спокойно отцепить, погуглил - действительно оказалось что можно спокойно поменять. Открыл таблицу заменяемости:
И выбрал максимально-адекватный вариант - Intel Core i7-3612QM по цене и теплопакету.
Цена на 2024 год
Этого недостаточно
Недавно ноут все же понадобился для рабочих задач и тут 8 гигов стало не хватать когда активно используешь уже чуть больше чем пару-тройку приложений, да и в разрешении 1366х768 большинство сайтов не умещаются, а переключать масштабирование надоело.

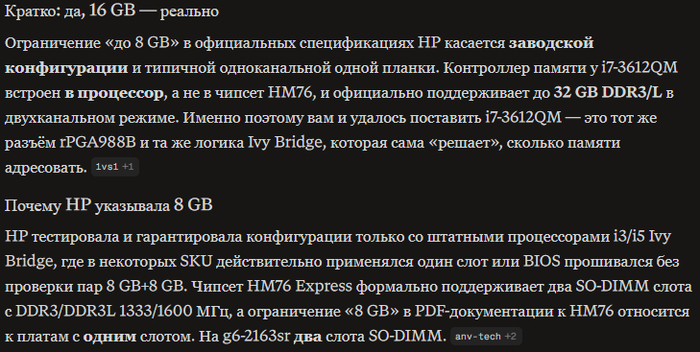

Обратился к нейросетевому разуму с вопросом - можно ли как-то "впихнуть невпихуемое" и он подтвердил что в нашем случае вообще "без б" можно увеличить и до 16 Гб (но на 32 уже не стоит замахиваться, хотя и очень хотелось).
Perplexity
RAM v.2
Как всегда хочется "здесь и сейчас", поэтому полез в Озон за таким вариантом - Kingston HX316LS9IB/8. Она двухстороння, двухранковая и в описании изначально было DDR3L (что может работать и на 1.35 и на 1.5 вольт) и проблем с совместимостью быть не должно.
Шлейф для матрицы
Для апгрейда с HD до Full HD мешал одноканальный LVDS-шлейф, но можно откопать и двухканальный, который вполне тянет некоторые матрицы.
Perplexity
По чужому опыту из интернета был обнаружен партномер подходящего шлейфа от HP Pavillion G7 - DD0R39LC000.
Опираясь на советы ИИ, полез искать совместимые матрицы по типу шлейфа LVDS, 40 pin, 15.6 дюймов. Тип матрицы выбрал все же матовую TN вместо надоевшего глянца, хотя руки чесались подобрать IPS, но ИИ в этот момент уже хотел бить меня по рукам.
По совету ИИ выбирал от LG (да и в целом ранее мне их мониторы нравились), поэтому взял LP156WF1-TLB2, опираясь на наличие и скорость доставки + у нее была яркость выше чем у другого аналога.
Батарея

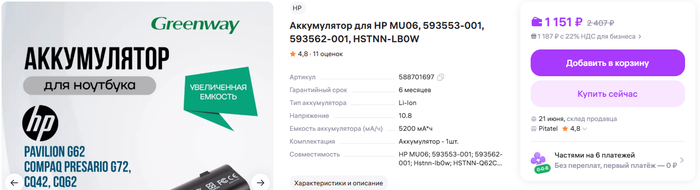

До кучи еще поменял старую батарею (которая не выдерживала и 10 минут) тупо вбив партномер 593553-001 в поиск и взяв первую попавшуюся. Теперь хоть 1.5-2 часа автономной работы вполне себе тянет.
Результаты
Процесс особо не снимал, по видосам легко можно понять как собрать-разобрать. Основная сложность - аккуратно отцеплять защелки, а то старый пластик разваливается на глазах.
Пациент с новыми потрохами

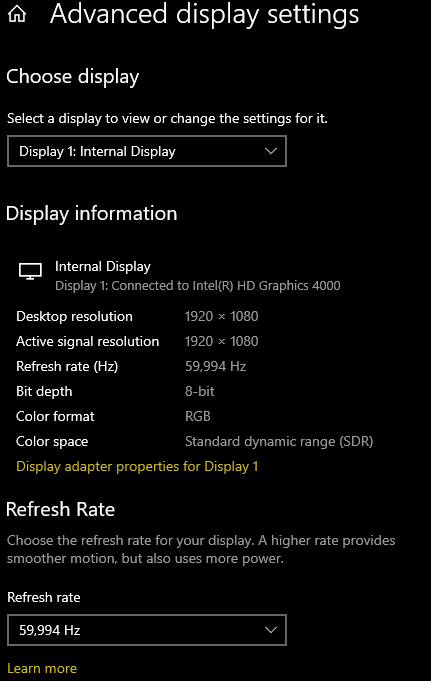

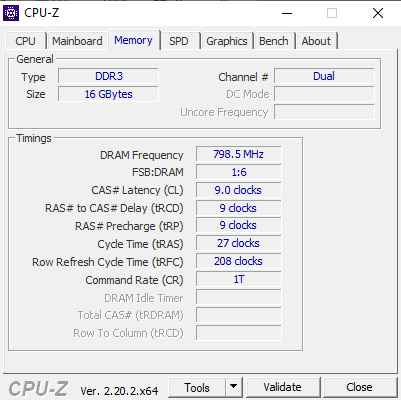

Биос обновил до последний версии, проц распознался, память сразу на 1600 МГц завелась, на экране стало умещаться больше элементов, да и браузер перестал съедать всю память.
1/5
Естественно вопросы вызывает охлаждение, думаю когда проц в паре с видюхой начнут активно работать, то скорее всего ноут "приляжет отдохнуть", поэтому тесты в играх еще не делал, возможно чуть попозже дополню. Пока убрал сетку от пыли под кулером для забора воздуха и ограничил проц до 99% в плане электропитания. Но дальше каких-то готовых решений под замену уже к сожалению не нашлось, а для полноценного колхозинга еще не созрел.
Еще в какие-то рандомные моменты замечал что когда резко скроллишь текст на белом фоне и за ним появляется "шлейф", похожий когда на мониторах выставляешь предельно низкий режим задержки. Но т.к. особо настроек нет, думаю тяжело отследить и побороть будет.
В сумме вышло ~13 500 рублей, можно было и местами пару тыщ сэкономить, но за выгодой не гнался. В целом апгрейдом доволен, как говорится:
